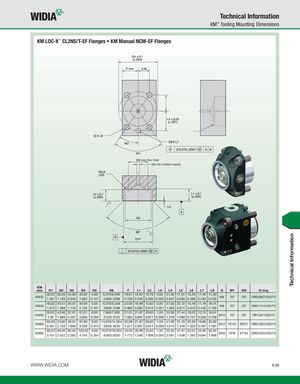

KM LOC-II ™ CL2NS/T-EF Flanges • KM Manual NCM-EF Flanges
max thru hole min coolant supply
KM
| size | D1 | D3 D2 D4 | D5 | D6 F | L2 L1 L3 | L4 | L8 L7 L6 L5 G | W1 | O-ring W2 | |
| 32,02 30,30 24,00 | 43,00 | 4,00 | 6,370/6,348 | 18,01 13,87 12,70 | 0,50 | 21,50 17,61 12,33 11,18 11,00 | ||||
| KM32 | M6 | 70º | OR00987103V75 35º | |||||||
| 1.261 1.193 0.945 | 1.693 | 0.157 | .2508/.2499 | 0.709 0.546 0.500 0.020 0.847 0.693 0.486 0.440 0.433 | ||||||
| 40,02 35,51 29,01 | 54,00 | 5,00 | 6,370/6,348 | 22,00 16,89 15,62 | 0,80 | 27,00 22,12 15,49 11,18 18,01 | ||||
| KM40 | M8 | 70º | OR01174103V75 35º | |||||||
| 1.575 1.398 1.142 | 2.126 | 0.197 | .2508/.2499 | 0.866 0.665 0.615 0.031 1.063 0.871 0.610 0.440 0.709 | ||||||
| 50,03 42,80 37,01 | 67,01 | 6,50 | 7,958/7,935 | 27,51 21,87 20,60 | 1,00 | 33,50 27,44 19,22 12,70 18,01 | ||||
| KM50 | M10 | 70º | OR1487103V75 35º | |||||||
| 1.97 | 1.685 1.457 2.638 | 0.256 | .3133/.3124 | 1.083 0.861 0.811 0.039 1.319 1.080 0.757 0.500 0.709 | ||||||
| 63,03 53,90 48,01 | 81,99 | 8,00 | 14,079/14,054 35,99 21,87 20,60 | 1,50 | 41,00 31,70 25,99 19,99 30,00 | |||||
| KM63 | M12 78º42' 39º21' OR01925103V75 | |||||||||
| 2.481 2.122 1.890 | 3.228 | 0.315 | .5543/.5533 | 1.417 0.861 0.811 0.059 1.614 1.248 1.023 0.787 1.181 | ||||||
| 80,03 66,60 60,00 105,00 | 9,00 | 16,079/16,054 45,00 26,89 25,62 | 1,50 | 52,50 41,61 32,01 25,00 50,00 | ||||||
| KM80 | M16 | 75º8' | 37º34' OR02425103V75 | |||||||
| 3.151 2.622 2.362 | 4.134 | 0.354 | .6330/.6320 | 1.772 1.059 1.009 0.059 2.067 1.638 1.260 0.984 1.969 |
