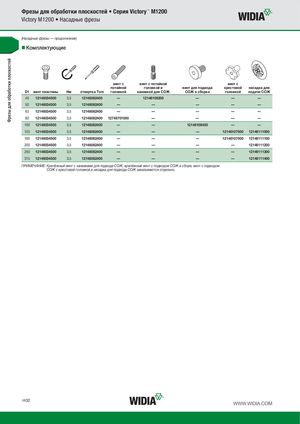

Victory M1200 • Насадные фрезы
(Насадные фрезы — продолжение)
Комплектующие
| D1 | винт пластины | Нм | oтвертка Torx | винт с потайной головкой | винт с потайной головкой и канавкой для СОЖ | винт для подвода СОЖ в сборке | винт с крестовой головкой | насадка для подачи СОЖ |
| 40 | 12146034500 | 3,5 | 12148082400 | — | 12146109200 | — | — | — |
| 50 | 12146034500 | 3,5 | 12148082400 | — | — | — | — | — |
| 63 | 12146034500 | 3,5 | 12148082400 | — | — | — | — | — |
| 80 | 12146034500 | 3,5 | 12148082400 | 12748701000 | — | — | — | — |
| 100 | 12146034500 | 3,5 | 12148082400 | — | — | 12146109400 | — | — |
| 125 | 12146034500 | 3,5 | 12148082400 | — | — | — | 12146107000 | 12146111000 |
| 160 | 12146034500 | 3,5 | 12148082400 | — | — | — | 12146107000 | 12146111100 |
| 200 | 12146034500 | 3,5 | 12148082400 | — | — | — | — | 12146111200 |
| 250 | 12146034500 | 3,5 | 12148082400 | — | — | — | — | 12146111300 |
| 315 | 12146034500 | 3,5 | 12148082400 | — | — | — | — | 12146111400 |
ПРИМЕЧАНИЕ: Крепёжный винт с канавками для подвода СОЖ, крепёжный винт с подводом СОЖ в сборе, винт с подводом СОЖ с крестовой головкой и насадка для подвода СОЖ заказываются отдельно.
