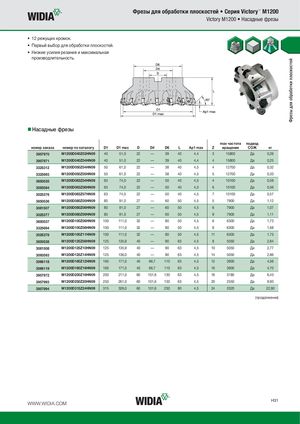

Victory M1200 Насадные фрезы
- 12 режущих кромок.
- Первый выбор для обработки плоскостей.
- Низкие усилия резания и максимальная производлительность.
Насадные фрезы
| номер заказа | номер по каталогу | D1 | D1 max | D | D4 | D6 | L | Ap1 max | Z | max частота вращения | подвод СОЖ | кг |
| 3957970 | M1200D040Z03HN09 | 40 | 51,0 | 22 | — | 39 | 40 | 4,4 | 3 | 15800 | Да | 0,26 |
| 3957971 | M1200D040Z04HN09 | 40 | 51,0 | 22 | — | 39 | 40 | 4,4 | 4 | 15800 | Да | 0,25 |
| 3325312 | M1200D050Z04HN09 | 50 | 61,0 | 22 | — | 38 | 40 | 4,5 | 4 | 12700 | Да | 0,32 |
| 3325693 | M1200D050Z05HN09 | 50 | 61,0 | 22 | — | 38 | 40 | 4,5 | 5 | 12700 | Да | 0,33 |
| 3650535 | M1200D063Z04HN09 | 63 | 74,0 | 22 | — | 50 | 40 | 4,5 | 4 | 10100 | Да | 0,59 |
| 3093594 | M1200D063Z06HN09 | 63 | 74,0 | 22 | — | 50 | 40 | 4,5 | 6 | 10100 | Да | 0,56 |
| 3025376 | M1200D063Z07HN09 | 63 | 74,0 | 22 | — | 50 | 40 | 4,5 | 7 | 10100 | Да | 0,57 |
| 3650536 | M1200D080Z05HN09 | 80 | 91,0 | 27 | — | 60 | 50 | 4,5 | 5 | 7900 | Да | 1,12 |
| 3081507 | M1200D080Z06HN09 | 80 | 91,0 | 27 | — | 60 | 50 | 4,5 | 6 | 7900 | Да | 1,07 |
| 3025377 | M1200D080Z09HN09 | 80 | 91,0 | 27 | — | 60 | 50 | 4,5 | 9 | 7900 | Да | 1,11 |
| 3650537 | M1200D100Z06HN09 | 100 | 111,0 | 32 | — | 80 | 50 | 4,5 | 6 | 6300 | Да | 1,73 |
| 3325694 | M1200D100Z08HN09 | 100 | 111,0 | 32 | — | 80 | 50 | 4,5 | 8 | 6300 | Да | 1,68 |
| 3025378 | M1200D100Z11HN09 | 100 | 111,0 | 32 | — | 80 | 50 | 4,5 | 11 | 6300 | Да | 1,73 |
| 3650538 | M1200D125Z08HN09 | 125 | 135,9 | 40 | — | 90 | 63 | 4,5 | 8 | 5050 | Да | 2,84 |
| 3081508 | M1200D125Z10HN09 | 125 | 135,9 | 40 | — | 90 | 63 | 4,5 | 10 | 5050 | Да | 2,77 |
| 3093593 | M1200D125Z14HN09 | 125 | 136,0 | 40 | — | 90 | 63 | 4,5 | 14 | 5050 | Да | 2,86 |
| 3066118 | M1200D160Z12HN09 | 160 | 171,0 | 40 | 66,7 | 110 | 63 | 4,5 | 12 | 3900 | Да | 4,56 |
| 3066119 | M1200D160Z16HN09 | 160 | 171,0 | 40 | 66,7 | 110 | 63 | 4,5 | 16 | 3900 | Да | 4,70 |
| 3957972 | M1200D200Z16HN09 | 200 | 211,0 | 60 | 101,6 | 130 | 63 | 4,5 | 16 | 3180 | Да | 6,43 |
| 3957993 | M1200D250Z20HN09 | 250 | 261,0 | 60 | 101,6 | 130 | 63 | 4,5 | 20 | 2550 | Да | 9,93 |
| 3957994 | M1200D315Z24HN09 | 315 | 326,0 | 60 | 101,6 | 230 | 80 | 4,5 | 24 | 2020 | Да | 22,90 |
(продолжение)
