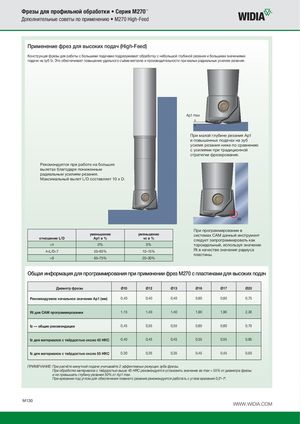

Каталог Widia фрезы со сменными пластинами 2016 - страница 336

Фрезы для профильной обработки • Серия M270™ Дополнительные советы по применению • M270 High-Feed Применение фрез для высоких подач (High-Feed) Конструкция фрезы для работы с большими подачами подразумевает обработку с небольшой глубиной резания и большими значениями подачи на зуб fz. Это обеспечивает повышение удельного съёма металла и производительности при малых радиальных усилиях резания. Ap1 max При малой глубине резания Ap1 и повышенных подачах на зуб усилия резания ниже по сравнению с усилиями при традиционной стратегии фрезерования. Рекомендуется при работе на больших вылетах благодаря пониженным радиальным усилиям резания. Максимальный вылет L/D составляет 10 x D. Rt При программировании в уменьшение уменьшение системах CAM данный инструмент отношение L/D Ap1 в % vc в % следует запрограммировать как <4 0% 0% тороидальный, используя значение 48 65–75% 20–30% Общая информация для программирования при применении фрез M270 с пластинами для высоких подач Диаметр фрезы Ø10 Ø12 Ø13 Ø16 Ø17 Ø20 Рекомендуемое начальное значение Ap1 (мм) 0,40 0,40 0,40 0,60 0,60 0,75 Rt для CAM программирования 1,15 1,40 1,40 1,90 1,90 2,30 fz — общие рекомендации 0,45 0,55 0,55 0,60 0,60 0,70 fz для материалов с твёрдостью около 45 HRC 0,40 0,45 0,45 0,55 0,55 0,65 fz для материалов с твёрдостью около 55 HRC 0,30 0,35 0,35 0,45 0,45 0,50 ПРИМЕЧАНИЕ: При расчёте минутной подачи учитывайте 2 эффективных режущих зуба фрезы. При обработке материалов с твёрдостью выше 45 HRC рекомендуется установить значение ae max = 55% от диаметра фрезы и не превышать глубину резания 50% от Ap1 max. При врезании под углом для обеспечения плавного резания рекомендуется работать с углом врезания 0,5º–1º. M130 WWW.WIDIA.COM
