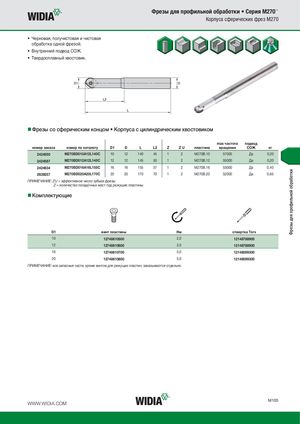

Каталог Widia фрезы со сменными пластинами 2016 - страница 311

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса сферических фрез M270 • Черновая, получистовая и чистовая обработка одной фрезой. • Внутренний подвод СОЖ. • Твердосплавный хвостовик. „Фрезы со сферическим концом • Корпуса с цилиндрическим хвостовиком max частота подвод номер заказа номер по каталогу D1 D L L2 Z ZU пластина вращения СОЖ кг 2424550 M270BD010A12L140C 10 12 140 45 1 2 M270B.10 57000 Да 0,20 2424587 M270BD012A12L145C 12 12 145 50 1 2 M270B.12 55000 Да 0,20 2424634 M270BD016A16L155C 16 16 155 57 1 2 M270B.16 53000 Да 0,40 2639257 M270BD020A20L170C 20 20 170 70 1 2 M270B.20 52000 Да 0,65 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. „Комплектующие D1 винт пластины Нм oтвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M105
