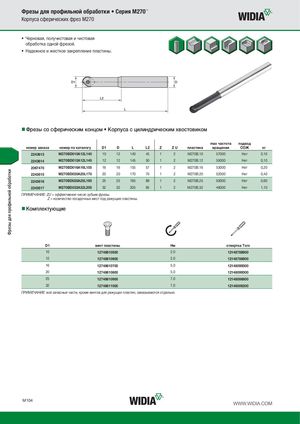

Каталог Widia фрезы со сменными пластинами 2016 - страница 310

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса сферических фрез M270 • Черновая, получистовая и чистовая обработка одной фрезой. • Надежное и жесткое закрепление пластины. „Фрезы со сферическим концом • Корпуса с цилиндрическим хвостовиком max частота подвод номер заказа номер по каталогу D1 D L L2 Z ZU пластина вращения СОЖ кг 2243613 M270BD010A12L140 10 12 140 45 1 2 M270B.10 57000 Нет 0,10 2243614 M270BD012A12L145 12 12 145 50 1 2 M270B.12 55000 Нет 0,10 2067470 M270BD016A16L155 16 16 155 57 1 2 M270B.16 53000 Нет 0,20 2243615 M270BD020A20L170 20 20 170 70 1 2 M270B.20 52000 Нет 0,40 2243616 M270BD025A25L195 25 25 195 89 1 2 M270B.25 50000 Нет 0,60 2243617 M270BD032A32L205 32 32 205 95 1 2 M270B.32 46000 Нет 1,10 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. „Комплектующие D1 винт пластины Нм oтвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 25 12748610900 7,0 12148086800 32 12748611000 7,0 12146006300 ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M104 WWW.WIDIA.COM
