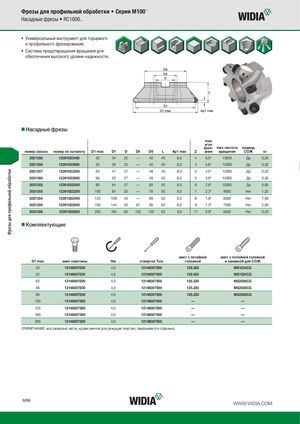

Каталог Widia фрезы со сменными пластинами 2016 - страница 302

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M100™ Насадные фрезы • RC1606.. • Универсальный инструмент для торцевого и профильного фрезерования. • Система предотвращения вращения для обеспечения высокого уровня надежности. „Насадные фрезы max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D D4 D6 L Ap1 max Z ания вращения СОЖ кг 2021358 12391023400 50 34 22 — 40 40 8,0 4 6.0° 13000 Да 0,20 2021359 12391023600 52 36 22 — 40 40 8,0 4 5.8° 13000 Да 0,30 2021357 12391023200 63 47 27 — 48 40 8,0 5 4.0° 12000 Да 0,20 2021360 12391023800 66 50 27 — 48 40 8,0 5 3.8° 12000 Да 0,30 2021352 12391022000 80 64 27 — 60 50 8,0 6 2.8° 10000 Да 0,90 2021353 12391022200 100 84 32 — 78 50 8,0 7 2.3° 9000 Нет 1,20 2021354 12391022400 125 109 40 — 89 50 8,0 8 1.8° 8000 Нет 1,80 2021355 12391022600 160 144 40 67 90 63 8,0 9 1.3° 7000 Нет 2,90 2021356 12391022800 200 184 60 102 130 63 8,0 11 0.8° 6000 Нет 0,30 „Комплектующие винт с потайной винт с потайной головкой D1 max винт пластины Нм oтвертка Torx головкой и канавкой для СОЖ 50 12148007200 4,0 12148007500 125.025 MS1234CG 52 12148007200 4,0 12148007500 125.025 MS1234CG 63 12148007200 4,0 12148007500 125.230 MS2038CG 66 12148007200 4,0 12148007500 125.230 MS2038CG 80 12148007200 4,0 12148007500 125.230 MS2038CG 100 12148007200 4,0 12148007500 — — 125 12148007200 4,0 12148007500 — — 160 12148007200 4,0 12148007500 — — 200 12148007200 4,0 12148007500 — — ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M96 WWW.WIDIA.COM
