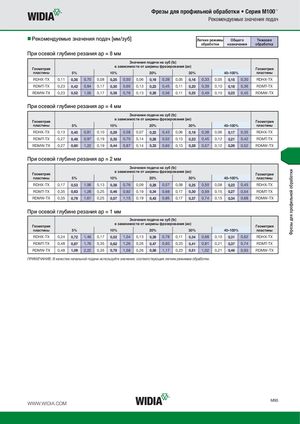

Каталог Widia фрезы со сменными пластинами 2016 - страница 301

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M100™ Рекомендуемые значения подач „Рекомендуемые значения подач [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания ap = 8 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDHX-TX 0,11 0,35 0,70 0,08 0,25 0,50 0,06 0,19 0,38 0,05 0,16 0,33 0,05 0,15 0,30 RDHX-TX RDMT-TX 0,23 0,42 0,84 0,17 0,30 0,60 0,13 0,23 0,45 0,11 0,20 0,39 0,10 0,18 0,36 RDMT-TX RDMW-TX 0,23 0,52 1,05 0,17 0,38 0,76 0,13 0,28 0,56 0,11 0,25 0,49 0,10 0,23 0,45 RDMW-TX При осевой глубине резания ap = 4 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDHX-TX 0,13 0,40 0,81 0,10 0,29 0,58 0,07 0,22 0,43 0,06 0,19 0,38 0,06 0,17 0,35 RDHX-TX RDMT-TX 0,27 0,48 0,97 0,19 0,35 0,70 0,14 0,26 0,52 0,13 0,23 0,45 0,12 0,21 0,42 RDMT-TX RDMW-TX 0,27 0,60 1,22 0,19 0,44 0,87 0,14 0,33 0,65 0,13 0,28 0,57 0,12 0,26 0,52 RDMW-TX При осевой глубине резания ap = 2 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDHX-TX 0,17 0,53 1,06 0,13 0,38 0,76 0,09 0,28 0,57 0,08 0,25 0,50 0,08 0,23 0,45 RDHX-TX RDMT-TX 0,35 0,63 1,28 0,25 0,46 0,92 0,19 0,34 0,68 0,17 0,30 0,59 0,15 0,27 0,54 RDMT-TX RDMW-TX 0,35 0,79 1,61 0,25 0,57 1,15 0,19 0,43 0,85 0,17 0,37 0,74 0,15 0,34 0,68 RDMW-TX При осевой глубине резания ap = 1 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDHX-TX 0,24 0,72 1,46 0,17 0,52 1,04 0,13 0,39 0,78 0,11 0,34 0,68 0,10 0,31 0,62 RDHX-TX RDMT-TX 0,48 0,87 1,76 0,35 0,62 1,26 0,26 0,47 0,93 0,23 0,41 0,81 0,21 0,37 0,74 RDMT-TX RDMW-TX 0,48 1,09 2,22 0,35 0,78 1,58 0,26 0,58 1,17 0,23 0,51 1,02 0,21 0,46 0,93 RDMW-TX ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. WWW.WIDIA.COM M95
