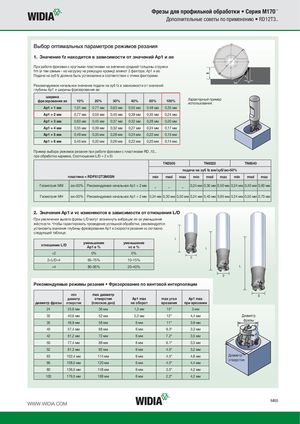

Фрезы для профильной обработки • Серия M170™ Дополнительные советы по применению • RD12T3.. Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: ширинафрезерования ae10% 20% 30% 40% 50% 100% Характерный примериспользования. Ap1 = 1 мм 1,01 мм 0,77 мм 0,63 мм 0,55 мм 0,49 мм 0,35 мм Ap1 = 2 мм 0,77 мм 0,55 мм 0,45 мм 0,39 мм 0,35 мм 0,24 мм Ap1 = 3 мм 0,63 мм 0,45 мм 0,37 мм 0,32 мм 0,28 мм 0,20 мм Ap1 = 4 мм 0,55 мм 0,39 мм 0,32 мм 0,27 мм 0,24 мм 0,17 мм Ap1 = 5 мм 0,49 мм 0,35 мм 0,28 мм 0,24 мм 0,22 мм 0,15 мм Ap1 = 6 мм 0,45 мм 0,32 мм 0,26 мм 0,22 мм 0,20 мм 0,14 мм Пример выбора режимов резания при работе фрезами с пластинами RD..10... при обработке кармана, Соотношение L/D = 2 x D: TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% пластина = RDPX12T3M0SN min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 2 мм – – – 0,24 мм 0,30 мм 0,50 мм 0,24 мм 0,40 мм 0,60 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 2 мм 0,24 мм 0,30 мм 0,50 мм 0,24 мм 0,40 мм 0,65 мм 0,24 мм 0,50 мм 0,70 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: L отношение L/D уменьшениеAp1 в % уменьшениеvc в % L <2 0% 0% D 24 80–95% 20–40% L D Рекомендуемые режимы резания • Фрезерование по винтовой интерполяции min max диаметр D диаметр отверстия Ap1 max max угол Ap1 max диаметр фрезы отверстия (плоское дно) на оборот врезания при врезании 24 25,6 мм 36 мм 1,3 мм 15° 3 мм 32 40,6 мм 52 мм 5,3 мм 12° 4,4 мм Диаметр 35 46,9 мм 58 мм 6 мм 11° 3,9 мм фрезы 40 57,4 мм 68 мм 6 мм 9.3° 3,3 мм 42 61,2 мм 72 мм 6 мм 7.2° 3,5 мм 50 77,4 мм 88 мм 6 мм 6.1° 3,5 мм 52 81,3 мм 92 мм 6 мм 4.5° 3,2 мм 63 102,4 мм 114 мм 6 мм 4.5° 4,6 мм Диаметр отверстия 66 108,5 мм 120 мм 6 мм 4.5° 4,4 мм 80 136,5 мм 148 мм 6 мм 3.5° 4,2 мм 100 176,5 мм 188 мм 6 мм 2.2° 4,2 мм WWW.WIDIA.COM M65
