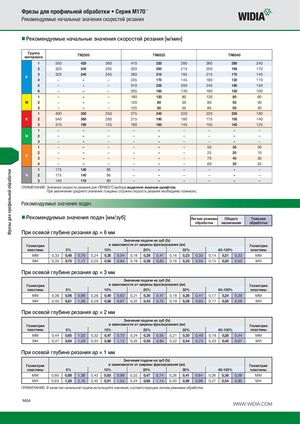

Каталог Widia фрезы со сменными пластинами 2016 - страница 270

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Рекомендуемые начальные значения скоростей резания „Рекомендуемые начальные значения скоростей резания [м/мин] Группаматериала TN2505 TN6525 TN6540 1 550 420 360 410 320 280 360 280 240 2 320 240 205 320 250 215 250 190 170 3 320 240 205 280 215 185 215 170 140 P 4 – – – 235 170 145 180 130 110 5 – – – 310 235 200 240 180 150 6 – – – 205 160 130 160 120 100 1 – – – 190 120 80 130 80 60 M 2 – – – 120 80 50 80 50 40 3 – – – 125 80 55 85 50 40 1 400 300 250 275 245 220 220 205 180 K 2 540 365 280 215 190 180 175 155 140 3 310 190 155 180 160 145 155 145 125 1 – – – – – – – – – N 2 – – – – – – – – – 3 – – – – – – – – – 1 – – – – – – 50 35 30 2 – – – – – – 25 20 10 S 3 – – – – – – 70 40 30 4 – – – – – – 60 30 25 1 175 140 95 – – – – – – H 2 175 140 95 – – – – – – 3 140 115 80 – – – – – – ПРИМЕЧАНИЕ: Значения скорости резания для ПЕРВОГО выбора выделено жирным шрифтом. При увеличении среднего значения толщины стружки скорость резания необходимо понижать. Рекомендуемые значения подач „Рекомендуемые значения подач [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания ap = 6 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины MM 0,33 0,48 0,76 0,24 0,35 0,54 0,18 0,26 0,41 0,16 0,23 0,35 0,14 0,21 0,33 MM MH 0,35 0,70 1,17 0,25 0,50 0,84 0,19 0,38 0,63 0,16 0,33 0,55 0,15 0,30 0,50 MH При осевой глубине резания ap = 3 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины MM 0,38 0,56 0,88 0,28 0,40 0,63 0,21 0,30 0,47 0,18 0,26 0,41 0,17 0,24 0,38 MM MH 0,40 0,81 1,36 0,29 0,58 0,97 0,22 0,43 0,72 0,19 0,38 0,63 0,17 0,35 0,58 MH При осевой глубине резания ap = 2 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины MM 0,44 0,65 1,02 0,32 0,47 0,73 0,24 0,35 0,55 0,21 0,30 0,48 0,19 0,28 0,44 MM MH 0,47 0,94 1,59 0,34 0,68 1,13 0,25 0,50 0,84 0,22 0,44 0,73 0,20 0,40 0,67 MH При осевой глубине резания ap = 1 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины MM 0,60 0,88 1,38 0,43 0,63 0,99 0,32 0,47 0,74 0,28 0,41 0,64 0,26 0,38 0,59 MM MH 0,63 1,28 2,16 0,45 0,91 1,53 0,34 0,68 1,14 0,30 0,59 0,99 0,27 0,54 0,90 MH ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. M64 WWW.WIDIA.COM
