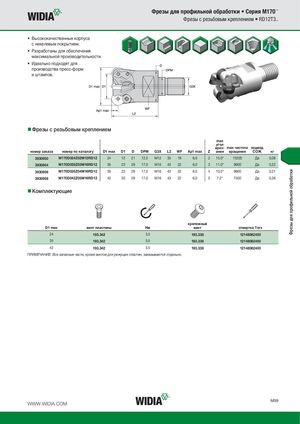

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Фрезы с резьбовым креплением • RD12T3.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Фрезы с резьбовым креплением max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D DPM G3X L2 WF Ap1 max Z ания вращения СОЖ кг 3930950 M170D024Z02M12RD12 24 12 21 12,5 M12 35 19 6,0 2 15.0° 13200 Да 0,08 3930954 M170D035Z03M16RD12 35 23 29 17,0 M16 43 22 6,0 3 11.0° 9900 Да 0,22 3930956 M170D035Z04M16RD12 35 23 29 17,0 M16 43 22 6,0 4 10.5° 9900 Да 0,21 3930958 M170D042Z05M16RD12 42 30 29 17,0 M16 43 22 6,0 5 7.2° 7500 Да 0,26 „Комплектующие крепежный D1 max винт пластины Нм винт oтвертка Torx 24 193.342 3,5 193.338 12148082400 35 193.342 3,5 193.338 12148082400 42 193.342 3,5 193.338 12148082400 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M59
