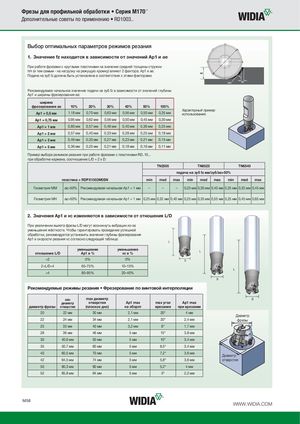

Каталог Widia фрезы со сменными пластинами 2016 - страница 264

Фрезы для профильной обработки • Серия M170™ Дополнительные советы по применению • RD1003.. Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: ширина фрезерования ae 10% 20% 30% 40% 50% 100% Характерный пример Ap1 = 0,5 мм 1,18 мм 0,70 мм 0,63 мм 0,56 мм 0,50 мм 0,35 мм использования. Ap1 = 0,75 мм 0,95 мм 0,62 мм 0,56 мм 0,50 мм 0,45 мм 0,30 мм Ap1 = 1 мм 0,80 мм 0,57 мм 0,46 мм 0,40 мм 0,36 мм 0,25 мм Ap1 = 2 мм 0,57 мм 0,40 мм 0,33 мм 0,28 мм 0,25 мм 0,18 мм Ap1 = 3 мм 0,46 мм 0,33 мм 0,27 мм 0,23 мм 0,21 мм 0,15 мм Ap1 = 5 мм 0,36 мм 0,25 мм 0,21 мм 0,18 мм 0,16 мм 0,11 мм Пример выбора режимов резания при работе фрезами с пластинами RD..10... при обработке кармана, соотношение L/D = 2 x D: TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% пластина = RDPX1003M0SN min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 1 мм – – – 0,25 мм 0,30 мм 0,40 мм 0,25 мм 0,32 мм 0,45 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 1 мм 0,25 мм 0,32 мм 0,40 мм 0,25 мм 0,35 мм 0,55 мм 0,25 мм 0,45 мм 0,65 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: L уменьшение уменьшениеотношение L/DAp1 в %vc в % L <2 0% 0% D 24 80–95% 20–40% D Рекомендуемые режимы резания • Фрезерование по винтовой интерполяции min max диаметр D диаметр отверстия Ap1 max max угол Ap1 max диаметр фрезы отверстия (плоское дно) на оборот врезания при врезании 20 22 мм 30 мм 2,1 мм 20° 4 мм Диаметр 22 24 мм 34 мм 2,1 мм 20° 2,4 мм фрезы 25 33 мм 40 мм 3,2 мм 8° 1,7 мм 28 36 мм 46 мм 5 мм 15° 3,8 мм 30 40,6 мм 50 мм 5 мм 10° 3,4 мм 35 50,7 мм 60 мм 5 мм 8,5° 3,4 мм 40 60,5 мм 70 мм 5 мм 7,2° 3,6 мм Диаметр 42 64,5 мм 74 мм 5 мм 5,8° 3,6 мм отверстия 50 80,3 мм 90 мм 5 мм 5,2° 4 мм 52 85,8 мм 94 мм 5 мм 3° 2,2 мм M58 WWW.WIDIA.COM
