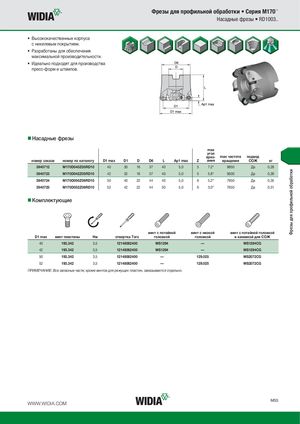

Каталог Widia фрезы со сменными пластинами 2016 - страница 261

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Насадные фрезы • RD1003.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Насадные фрезы max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D D6 L Ap1 max Z ания вращения СОЖ кг 3940712 M170D040Z05RD10 40 30 16 37 40 5,0 5 7.2° 9950 Да 0,28 3940723 M170D042Z05RD10 42 32 16 37 40 5,0 5 5.8° 9500 Да 0,28 3940724 M170D050Z06RD10 50 40 22 44 40 5,0 6 5.2° 7950 Да 0,35 3940725 M170D052Z06RD10 52 42 22 44 50 5,0 6 3.0° 7650 Да 0,51 „Комплектующие винт с потайной винт с низкой винт с потайной головкой D1 max винт пластины Нм oтвертка Torx головкой головкой и канавкой для СОЖ 40 193.342 3,5 12148082400 MS1294 — MS1294CG 42 193.342 3,5 12148082400 MS1294 — MS1294CG 50 193.342 3,5 12148082400 — 129.025 MS2072CG 52 193.342 3,5 12148082400 — 129.025 MS2072CG ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M55
