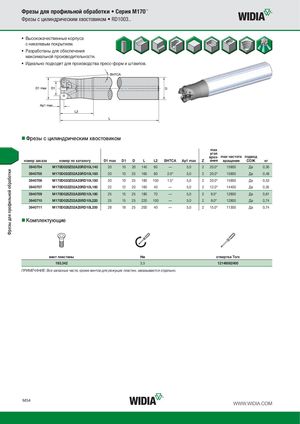

Каталог Widia фрезы со сменными пластинами 2016 - страница 260

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Фрезы с цилиндрическим хвостовиком • RD1003.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Фрезы с цилиндрическим хвостовиком max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D L L2 BHTCA Ap1 max Z ания вращения СОЖ кг 3940704 M170D020Z02A20RD10L140 20 10 20 140 60 — 5,0 2 20.0° 15900 Да 0,30 3940705 M170D020Z02A25RD10L160 20 10 25 160 80 2.0° 5,0 2 20.0° 15900 Да 0,48 3940706 M170D020Z02A25RD10L180 20 10 25 180 100 1.5° 5,0 2 20.0° 15900 Да 0,53 3940707 M170D022Z02A20RD10L160 22 12 20 160 40 — 5,0 2 12.0° 14400 Да 0,35 3940709 M170D025Z02A25RD10L180 25 15 25 180 70 — 5,0 2 9.0° 12800 Да 0,61 3940710 M170D025Z02A25RD10L220 25 15 25 220 100 — 5,0 2 9.0° 12800 Да 0,74 3940711 M170D028Z02A25RD10L200 28 18 25 200 40 — 5,0 2 15.0° 11300 Да 0,74 „Комплектующие винт пластины Нм oтвертка Torx 193.342 3,5 12148082400 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. M54 WWW.WIDIA.COM
