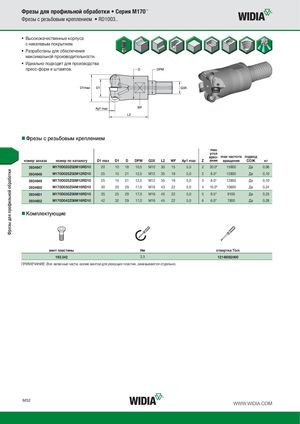

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M170™ Фрезы с резьбовым креплением • RD1003.. • Высококачественные корпуса с никелевым покрытием. • Разработаны для обеспечения максимальной производительности. • Идеально подходят для производства пресс-форм и штампов. „Фрезы с резьбовым креплением max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D DPM G3X L2 WF Ap1 max Z ания вращения СОЖ кг 3934647 M170D020Z02M10RD10 20 10 18 10,5 M10 30 15 5,0 2 20.0° 15900 Да 0,06 3934648 M170D025Z02M12RD10 25 15 21 12,5 M12 35 19 5,0 2 8.0° 12800 Да 0,10 3934649 M170D025Z03M12RD10 25 15 21 12,5 M12 35 19 5,0 3 8.0° 12800 Да 0,10 3934650 M170D030Z04M16RD10 30 20 29 17,0 M16 43 22 5,0 4 10.0° 10600 Да 0,24 3934651 M170D035Z05M16RD10 35 25 29 17,0 M16 45 22 5,0 5 8.5° 9100 Да 0,23 3934652 M170D042Z06M16RD10 42 32 29 17,0 M16 45 22 5,0 6 6.0° 7800 Да 0,28 „Комплектующие винт пластины Нм oтвертка Torx 193.342 3,5 12148082400 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. M52 WWW.WIDIA.COM
