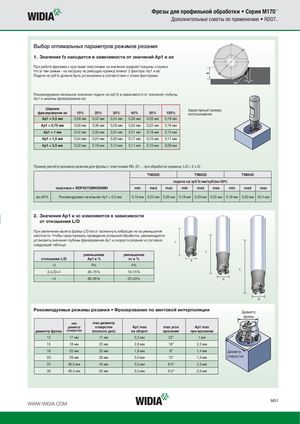

Фрезы для профильной обработки • Серия M170™ Дополнительные советы по применению • RD07.. Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: Ширинафрезерования ae10% 20% 30% 40% 50% 100% Характерный примериспользования. Ap1 = 0,5 мм 0,59 мм 0,42 мм 0,34 мм 0,30 мм 0,26 мм 0,19 мм Ap1 = 0,75 мм 0,50 мм 0,36 мм 0,29 мм 0,25 мм 0,22 мм 0,16 мм Ap1 = 1 мм 0,42 мм 0,30 мм 0,24 мм 0,21 мм 0,19 мм 0,13 мм Ap1 = 1,5 мм 0,34 мм 0,24 мм 0,20 мм 0,17 мм 0,15 мм 0,11 мм Ap1 = 3,5 мм 0,22 мм 0,16 мм 0,13 мм 0,11 мм 0,10 мм 0,08 мм Пример расчёта режимов резания для фрезы с пластинами RD..07... при обработке кармана, L/D = 2 x D: TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% пластина = RDPX0702M0SNMH min med max min med max min med max ae>50% Рекомендуемая начальная Ap1 = 0,5 мм 0,19 мм 0,22 мм 0,30 мм 0,19 мм 0,30 мм 0,35 мм 0,19 мм 0,30 мм 50,4 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно L следующей таблице: L уменьшение уменьшение отношение L/D Ap1 в % vc в % D <2 0% 0% 24 80–95% 20–40% D D Рекомендуемые режимы резания • Фрезерование по винтовой интерполяции Диаметр фрезы min max диаметр диаметр отверстия Ap1 max max угол Ap1 max диаметр фрезы отверстия (плоское дно) на оборот врезания при врезании 12 17 мм 17 мм 3,5 мм 22° 1 мм 15 18 мм 23 мм 2,8 мм 18° 2,2 мм 16 20 мм 25 мм 1,9 мм 9° 1,4 мм Диаметр 20 28 мм 33 мм 3,5 мм 12° 1,5 мм отверстия 25 36,5 мм 43 мм 3,5 мм 8.5° 2,5 мм 30 46,4 мм 53 мм 3,5 мм 6.5° 2,5 мм WWW.WIDIA.COM M51
