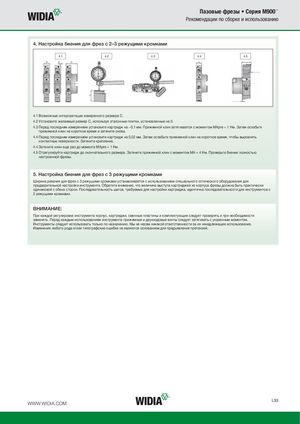

Пазовые фрезы • Серия M900™ Рекомендации по сборке и использованию 4. Настройка биения для фрез с 2–3 режущими кромками 4.1 4.2 4.3 4.4 4.5 4.1 Возможные интерпретации измеренного размера C. 4.2 Установите желаемый размер C, используя эталонные плитки, установленные на 0. 4.3 Перед последним измерением установите картридж на ~0,1 мм. Прижимной клин затягивается с моментом MApre = 1 Нм. Затем ослабьте прижимной клин на короткое время и затяните снова. 4.4 Перед последним измерением установите картридж на 0,02 мм. Затем ослабьте прижимной клин на короткое время, чтобы выровнять контактные поверхности. Затяните крепление. 4.4 Затяните клин еще раз до момента MApre = 1 Нм. 4.5 Отрегулируйте картридж до окончательного размера. Затяните прижимной клин с моментом MA = 4 Нм. Проверьте биение полностью настроенной фрезы. 5. Настройка биения для фрез с 3 режущими кромками Ширина резания для фрез с 3 режущими кромками устанавливается с использованием специального оптического оборудования для предварительной настройки инструмента. Обратите внимание, что величина выступа картриджей из корпуса фрезы должна быть практически одинаковой с обеих сторон. Последовательность шагов, требуемых для настройки картриджа, идентична последовательности для инструментов с 2 режущими кромками. ВНИМАНИЕ: При каждой регулировке инструмента корпус, картриджи, сменные пластины и комплектующие следует проверять и при необходимости заменять. Перед каждым использованием инструмента прижимные и двухходовые винты следует затягивать с указанным моментом. Инструменты следует использовать только по назначению. Мы не несем никакой ответственности за их ненадлежащее использование. Изменения любого рода и/или типографские ошибки не являются основанием для предъявления претензий. WWW.WIDIA.COM L33
