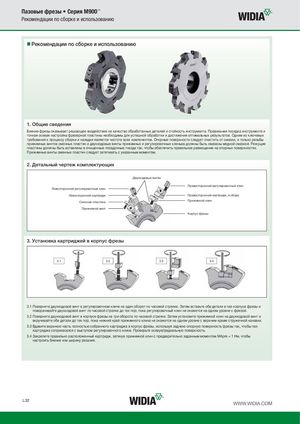

Пазовые фрезы • Серия M900™ Рекомендации по сборке и использованию „Рекомендации по сборке и использованию 1. Общие сведения Биение фрезы оказывает решающее воздействие на качество обработанных деталей и стойкость инструмента. Правильная посадка инструмента и точная осевая настройка фрезерной пластины необходимы для успешной обработки и достижения оптимальных результатов. Одним из ключевых требований к процессу сборки и наладки является чистота всех компонентов. Опорные поверхности следует очистить от смазки, и только резьбы прижимных винтов сменных пластин и двухходовые винты прижимных и регулировочных клиньев должны быть смазаны медной смазкой. Режущие пластины должны быть вставлены в очищенные посадочные гнезда так, чтобы обеспечить правильное размещение на опорных поверхностях. Прижимные винты сменных пластин следует затягивать с указанным моментом. 2. Детальный чертеж комплектующих Двухходовые винты Правосторонний регулировочный клин Левосторонний регулировочный клин Левосторонний картридж Правосторонний картридж, в сборе Сменная пластина Прижимной клин Прижимной винт Корпус фрезы 3. Установка картриджей в корпус фрезы 3.1 3.2 3.3 3.4 3.1 Поверните двухходовой винт в регулировочном клине на один оборот по часовой стрелке. Затем вставьте обе детали в паз корпуса фрезы и поворачивайте двухходовой винт по часовой стрелке до тех пор, пока регулировочный клин не окажется на одном уровне с фрезой. 3.2 Поверните двухходовой винт в корпусе фрезы на три оборота по часовой стрелке. Затем установите прижимной клин на двухходовой винт и вкручивайте обе детали до тех пор, пока нижний край прижимного клина не окажется на одном уровне с верхним краем стружечной канавки. 3.3 Вдавите верхнюю часть полностью собранного картриджа в корпус фрезы, используя заднюю опорную поверхность фрезы так, чтобы паз картриджа соприкасался с выступом регулировочного клина. Проверьте осевую/радиальную поверхность. 3.4 Закрепите правильно расположенный картридж, затянув прижимной клин с предварительно заданным моментом MApre = 1 Нм, чтобы настроить биение или ширину резания. L32 WWW.WIDIA.COM
