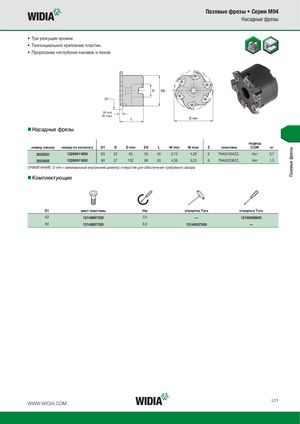

Каталог Widia фрезы со сменными пластинами 2016 - страница 183

Пазовые фрезы Пазовые фрезы • Серия M94 Насадные фрезы • Три режущие кромки. • Тангенциальное крепление пластин. • Прорезание неглубоких канавок и пазов. W min W max „Насадные фрезы подвод номер заказа номер по каталогу D1 D D min D6 L W min W max Z пластина СОЖ кг 2022621 12290911600 63 22 85 55 40 2,73 4,26 6 TNAX1604ZZ.. Нет 0,7 2022622 12290911800 80 27 102 68 50 4,26 5,23 6 TNAX2206ZZ.. Нет 1,3 ПРИМЕЧАНИЕ: D min = минимальный внутренний диаметр отверстия для обеспечения требуемого зазора. „Комплектующие D1 винт пластины Нм oтвертка Torx oтвертка Torx 63 12148067200 3,5 — 12148086600 80 12148007200 6,0 12148007500 — WWW.WIDIA.COM L11
