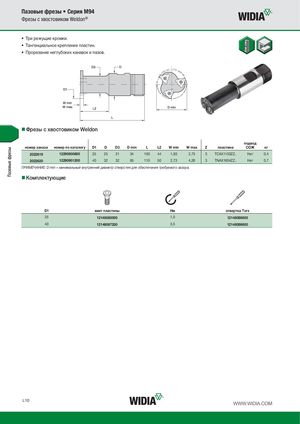

Каталог Widia фрезы со сменными пластинами 2016 - страница 182

Пазовые фрезы Пазовые фрезы • Серия M94 Фрезы с хвостовиком Weldon® • Три режущие кромки. • Тангенциальное крепление пластин. • Прорезание неглубоких канавок и пазов. „Фрезы с хвостовиком Weldon подвод номер заказа номер по каталогу D1 D D3 D min L L2 W min W max Z пластина СОЖ кг 2022619 12290900800 25 25 21 34 100 44 1,93 2,73 3 TCAX1103ZZ.. Нет 0,4 2022620 12290901200 40 32 32 65 110 50 2,73 4,26 3 TNAX1604ZZ.. Нет 0,7 ПРИМЕЧАНИЕ: D min = минимальный внутренний диаметр отверстия для обеспечения требуемого зазора. „Комплектующие D1 винт пластины Нм oтвертка Torx 25 12148080000 1,0 12148086600 40 12148067200 3,5 12148086600 L10 WWW.WIDIA.COM
