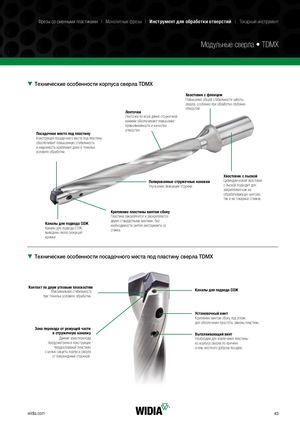

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Модульные сверла • TDMX TTТехнические особенности корпуса сверла TDMX Хвостовик с фланцем Повышение общей стабильности работы сверла, особенно при обработке глубоких отверстий. Ленточки Ленточки по всей длине стружечной канавки обеспечивают повышение прямолинейности и качества отверстия. Посадочное место под пластину Конструкция посадочного места под пластину обеспечивает повышенную стабильность и надежность крепления даже в тяжелых условиях обработки. Хвостовик с лыской Полированные стружечные канавки Цилиндрический хвостовик Улучшение эвакуации стружки. с лыской подходит для закрепления как на обрабатывающих центрах, так и на токарных станках. Крепление пластины винтом сбоку Пластина закрепляется и раскрепляется двумя стандартными винтами, без Каналы для подвода СОЖ необходимости снятия инструмента со Каналы для подвода СОЖ станка. выведены около режущей кромки. TTТехнические особенности посадочного места под пластину сверла TDMX Контакт по двум угловым плоскостям Максимальная стабильность Каналы для подвода СОЖ при тяжелых условиях обработки. Установочный винт Крепление винтом сбоку под углом для обеспечения простоты замены пластины. Зона перехода от режущей части в стружечную канавку Выталкивающий винт Данная зона перехода Необходим для извлечения пластины предусмотрена в конструкции из корпуса сверла по причине твердосплавной пластины очень жесткого допуска посадки. с целью защиты корпуса сверла от повреждений стружкой. widia.com 43
