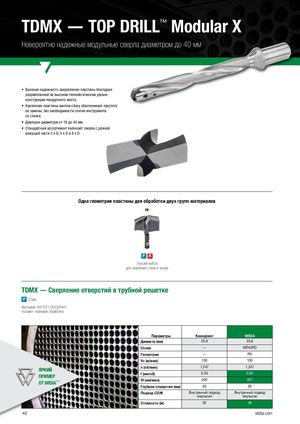

TDMX — TOP DRILL Modular X ™ Невероятно надежные модульные сверла диаметром до 40 мм • Высокая надежность закрепления пластины благодаря разработанной на высоком технологическом уровне конструкции посадочного места. • Крепление пластины винтом сбоку обеспечивает простоту ее замены, без необходимости снятия инструмента со станка. • Диапазон диаметров от 16 до 40 мм. • Стандартный ассортимент включает сверла с длиной режущей части 3 x D, 5 x D и 8 x D. Одна геометрия пластины для обработки двух групп материалов PK P K Лучший выбор для сверления стали и чугуна TDMX — Сверление отверстий в трубной решетке P Сталь Материал: Fe510/1.0553/A441 Условия: черновая обработка Параметры Конкурент WIDIA Диаметр (мм) 25,6 25,6 Сплав — WP40PD Геометрия — PK Vc (м/мин) 100 100 n (об/мин) 1,247 1,247 ЯРКИЙ f (мм/об) 0,33 0,35 ПРИМЕР Vf (мм/мин) 400 437 ОТ WIDIA™ Глубина отверстия (мм) 50 50 Подвод СОЖ Внутренний подвод Внутренний подвод эмульсии эмульсии Стойкость (м) 30 48 42 widia.com
