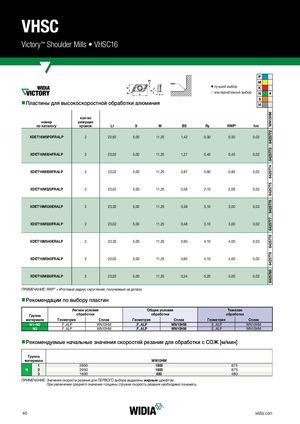

Victory™ Shoulder Mills • VHSC16
| v луч j аль | ший выбор тернативный в | ыбор P M K N | v | ||||||
| nПластины для выс номер по каталогу | окоскоростн кол-во режущих кромок | ой обраб LI | отки алюм S | иния W | BS | R ε | RWP | hm S H | WN10HM |
| XDET16M5PDFRALP | 2 | 22,92 | 5,00 | 11,25 | 1,42 | 0,30 | 0,30 | 0,02 | 6425772 |
| XDET16M504FRALP | 2 | 23,02 | 5,00 | 11,25 | 1,27 | 0,40 | 0,40 | 0,02 | 6425773 |
| XDET16M508FRALP | 2 | 23,02 | 5,00 | 11,25 | 0,87 | 0,80 | 0,80 | 0,02 | 6425774 |
| XDET16M520FRALP | 2 | 23,02 | 5,00 | 11,25 | 0,58 | 2,10 | 2,00 | 0,02 | 6425775 |
| XDET16M530ERALP | 2 | 23,02 | 5,00 | 11,25 | 0,48 | 3,10 | 3,00 | 0,03 | 6425776 |
| XDET16M530FRALP | 2 | 23,02 | 5,00 | 11,25 | 0,48 | 3,10 | 3,00 | 0,02 | 6425777 |
| XDET16M540ERALP | 2 | 23,02 | 5,00 | 11,25 | 0,60 | 4,10 | 4,00 | 0,03 | 6425778 |
| XDET16M540FRALP | 2 | 23,02 | 5,00 | 11,25 | 0,60 | 4,10 | 4,00 | 0,02 | 6425779 |
| XDET16M550FRALP | 2 | 23,02 | 5,00 | 11,25 | 0,24 | 5,20 | 5,00 | 0,02 | 6425780 |
ПРИМЕЧАНИЕ: RWP* = Итоговый радиус скругления, получаемый на детали.
nnРекомендации по выбору пластин
| Группа материала | Легкие у обраб Геометрия | словия отки Сплав | Общие у обраб Геометрия | словия отки Сплав | Тяже обраб Геометрия | лая отка Сплав |
| N1–N2 | .F..ALP | WN10HM | .F..ALP | WN10HM | .E..ALP | WN10HM |
| N3 | .F..ALP | WN10HM | .F..ALP | WN10HM | .E..ALP | WN10HM |
nnРекомендуемые начальные значения скоростей резания для обработки с СОЖ [м/мин]
| Группа | |||
| материала | WN10HM | ||
| 1 | 2950 | 1800 | 875 |
| N 2 | 2950 | 1800 | 875 |
| 3 | 1600 | 850 | 480 |
ПРИМЕЧАНИЕ: Значения скорости резания для ПЕРВОГО выбора выделены жирным шрифтом. При увеличении среднего значения толщины стружки скорость резания необходимо понижать.
