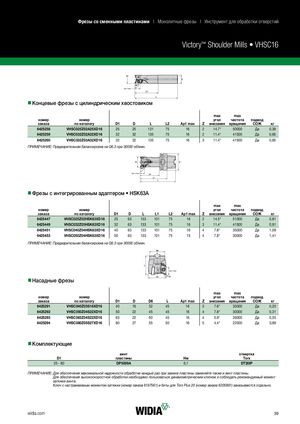

Victory™ Shoulder Mills • VHSC16
Ap1 max
nnКонцевые фрезы с цилиндрическим хвостовиком
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z max угол внезания | max частота вращения | подвод СОЖ | кг |
| 6425258 | VHSC025Z02A25XD16 | 25 | 25 | 131 | 75 | 16 | 2 14.7° | 50000 | Да | 0,39 |
| 6425259 | VHSC032Z02A32XD16 | 32 | 32 | 135 | 75 | 16 | 2 11.4° | 41500 | Да | 0,65 |
| 6425260 | VHSC032Z03A32XD16 | 32 | 32 | 135 | 75 | 16 | 3 11.4° | 41500 | Да | 0,65 |
ПРИМЕЧАНИЕ: Предварительная балансировка на G6.3 при 30000 об/мин.
Ap1 max
nnФрезы с интегрированным адаптером • HSK63A
| номер заказа | номер по каталогу | D1 | D | L | L1 | L2 | Ap1 max | Z max угол внезания | max частота вращения | подвод СОЖ | кг |
| 6425447 | VHSC025Z02HSK63XD16 | 25 | 63 | 133 | 101 | 75 | 16 | 2 14.5° | 51000 | Да | 0,81 |
| 6425449 | VHSC032Z03HSK63XD16 | 32 | 63 | 133 | 101 | 75 | 16 | 3 11.4° | 41500 | Да | 0,91 |
| 6425451 | VHSC040Z04HSK63XD16 | 40 | 63 | 133 | 101 | 75 | 16 | 4 7.8° | 35000 | Да | 1,09 |
| 6425453 | VHSC050Z04HSK63XD16 | 50 | 63 | 133 | 101 | 75 | 15 | 4 7.8° | 30000 | Да | 1,41 |
ПРИМЕЧАНИЕ: Предварительная балансировка на G6.3 при 30000 об/мин.
Ap1 max nnНасадные фрезы 90°
| номер заказа | номер по каталогу | D1 | D | D6 | L | Ap1 max | Z max угол внезания | max частота вращения | подвод СОЖ | кг |
| 6425291 | VHSC040Z03S16XD16 | 40 | 16 | 32 | 45 | 16 | 3 7.6° | 35000 | Да | 0,20 |
| 6425292 | VHSC050Z04S22XD16 | 50 | 22 | 45 | 45 | 16 | 4 7.8° | 30000 | Да | 0,31 |
| 6425293 | VHSC063Z04S22XD16 | 63 | 22 | 50 | 45 | 16 | 4 5.9° | 26000 | Да | 0,55 |
| 6425294 | VHSC080Z05S27XD16 | 80 | 27 | 55 | 50 | 16 | 5 4.4° | 22500 | Да | 0,89 |
nnКомплектующие
| винт | отвертка | ||
| D1 | пластины | Нм | Torx |
| 25 - 80 | DP5009A | 6,1 | DT20IP |
ПРИМЕЧАНИЕ: Для обеспечения максимальной надежности обработки каждый раз при замене пластины заменяйте также и винт пластины. Для обеспечения высокоскоростной обработки необходимо пользоваться динамометрическим ключом и соблюдать рекомендуемый момент затяжки винта. Ключ с настраиваемым моментом затяжки (номер заказа 6197561) и биты для Torx Plus 20 (номер заказа 6205891) заказываются отдельно.
