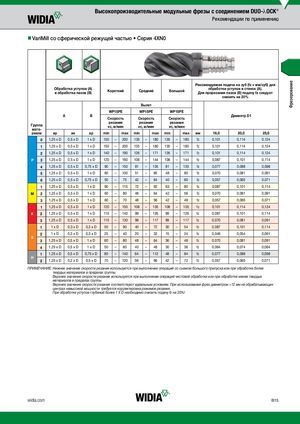

nnVariMill со сферической режущей частью • Серия 4XN0

Обраб и обраотка уступ ботка пазов (A) ов (B)Ко Wрот P15кий PEСр В Wедн ыле P15ий т PEБо Wль P1шой 5PEРеком Дляендуемая по обработки прорезания сндача на зуб (fz = уступов и стенок пазов (B) подачу изить на 20%мм/зуб) для (A). fz следует
ГруппаABСк ре vc,оро зан м/сть ия минСк ре vc,оро зан м/мсть ия инСк р vcор еза , мость ния /минДиаметр D1
мате-
риалаapaeapminmaxminmaxminmaxмм16,020,025,0
01,25 x D0,5 x D1 x D150–200135–180135–180fz0,1010,1140,124
11,25 x D0,5 x D1 x D150–200135–180135–180fz0,1010,1140,124
21,25 x D0,5 x D1 x D140–190126–171126–171fz0,1010,1140,124
P 31,25 x D0,5 x D1 x D120–160108–144108–144fz0,0870,1010,114
41,25 x D0,5 x D0,75 x D90–15081–13581–135fz0,0770,0880,098
51,25 x D0,5 x D1 x D60–10051–8548–80fz0,0700,0810,091
61,25 x D0,5 x D0,75 x D50–7542–6440–60fz0,0570,0650,071
11,25 x D0,5 x D1 x D90–11572–9263–80fz0,0870,1010,114
M 21,25 x D0,5 x D1 x D60–8048–6442–56fz0,0700,0810,091
31,25 x D0,5 x D1 x D60–7048–5642–49fz0,0570,0650,071
11,25 x D0,5 x D1 x D120–150108–135108–135fz0,1010,1140,124
K 21,25 x D0,5 x D1 x D110–14099–12699–126fz0,0870,1010,114
31,25 x D0,5 x D1 x D110–13099–11799–117fz0,0700,0810,091
11 x D0,3 x D0,3 x D50–9040–7230–54fz0,0870,1010,114
21 x D0,3 x D0,3 x D25–4020–3215–24fz0,0460,0540,061
S 31,25 x D0,5 x D1 x D60–8048–6436–48fz0,0700,0810,091
41,25 x D0,5 x D1 x D50–6040–4830–36fz0,0640,0740,084
11,25 x D0,5 x D0,75 x D80–14064–11248–84fz0,0770,0880,098
H 21,25 x D0,2 x D0,5 x D70–12056–9642–72fz0,0570,0650,071

ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. При обработке уступов глубиной более 1 Х D необходимо снизить подачу fz на 20%!
