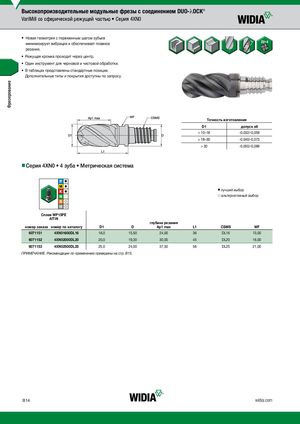

VariMill со сферической режущей частью Серия 4XN0
- Новая геометрия с переменным шагом зубьев минимизирует вибрации и обеспечивает плавное резание.
- Режущая кромка проходит через центр.
- Один инструмент для черновой и чистовой обработки.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.
Точность изготовления
| D1 | допуск e8 |
| > 10–18 | -0,032/-0,059 |
| > 18–30 | -0,040/-0,073 |
| > 30 | -0,050/-0,089 |
nnСерия 4XN0 4 зуба Метрическая система
v лучший выбор j альтернативный выбор
| WP15PE Сплав WP15PE AlTiN номер заказаномер по каталогу | D1 | D | глубина резания Ap1 max | L1 | CSMS | WF |
| 6071151 4XN01600DL16 | 16,0 | 15,50 | 24,00 | 36 | DL16 | 13,00 |
| 6071152 4XN02000DL20 | 20,0 | 19,30 | 30,00 | 45 | DL20 | 16,00 |
| 6071153 4XN02500DL25 | 25,0 | 24,00 | 37,50 | 56 | DL25 | 21,00 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. B15.
