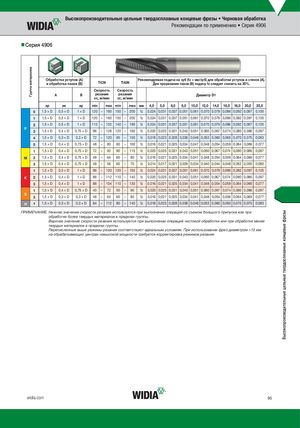

Каталог Widia цельные концевые фрезы - страница 95
Навигация
Каталог Widia токарный инструмент 2020
Каталог Widia достижения 2020
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia токарный инструмент 2017
nnСерия 4906
Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
и обработка пазов (B) TiCN TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%.
Скорость Скорость
A B резания резания Диаметр D1
vc, м/мин vc, м/мин
| ap | ae | ap | min max min max мм | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 12,0 14,0 16,0 18,0 20,0 | 25,0 | ||
| 0 | 1,5 × D | 0,5 × D | 1 × D | 120 – 160 150 – 200 | fz | 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 | |||||
| 1 | 1,5 × D | 0,5 × D | 1 × D | 120 – 160 150 – 200 | fz | 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 | |||||
| 2 | 1,5 × D | 0,5 × D | 1 × D | 112 – 152 140 – 190 | fz | 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 |
P
| 3 | 1,5 × D | 0,4 × D | 0,75 × D | 96 – 128 120 – 160 | fz | 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 | ||
| 4 | 1,5 × D | 0,3 × D | 0,3 × D | 72 – 120 | 90 – 150 | fz | 0,018 0,023 0,028 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083 | |
| 5 | 1,5 × D | 0,4 × D | 0,75 × D | 48 – 80 | 60 – 100 | fz | 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 | |
| 1 | 1,5 × D | 0,4 × D | 0,75 × D | 72 – 92 | 90 – 115 | fz | 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 | |
| M | 2 | 1,5 × D | 0,4 × D | 0,75 × D | 48 – 64 | 60 – 80 | fz | 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 |
| 3 | 1,5 × D | 0,4 × D | 0,75 × D | 48 – 56 | 60 – 70 | fz | 0,014 0,017 0,021 0,029 0,034 0,040 0,044 0,048 0,052 0,055 0,060 | |
| 1 | 1,5 × D | 0,5 × D | 1 × D | 96 – 120 120 – 150 | fz | 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 | ||
| K | 2 | 1,5 × D | 0,4 × D | 1 × D | 88 – 112 110 – 140 | fz | 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 | |
| 3 | 1,5 × D | 0,4 × D | 1 × D | 88 – 104 110 – 130 | fz | 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 | ||
| 1 | 1,5 × D | 0,4 × D | 0,75 × D | 40 – 72 | 50 – 90 | fz | 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 |
S
| 3 | 1,5 × D | 0,3 × D | 0,3 × D | 48 – 64 | 60 – 80 | fz | 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 | |
| H | 1 | 1,5 × D | 0,3 × D | 0,3 × D | 64 – 112 | 80 – 140 | fz | 0,018 0,023 0,028 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
