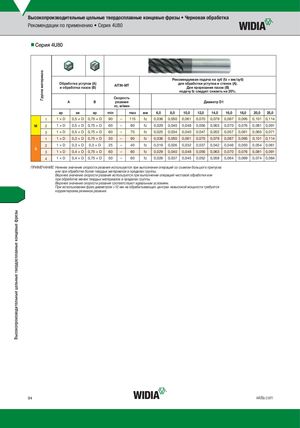

Рекомендации по применению • Серия 4U80
nnСерия 4U80
Рекомендуемая подача на зуб (fz = мм/зуб)
Обработка уступов (A) AlTiN-MT для обработки уступов и стенок (A).
и обработка пазов (B) Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость
A B резания Диаметр D1
vc, м/мин
| ap | ae | ap | min | max | мм | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 25,0 20,0 | ||
| 1 | 1 × D | 0,5 × D 0,75 × D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 0,114 | |
| M 2 | 1 × D | 0,5 × D 0,75 × D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 0,091 | |
| 3 | 1 × D | 0,5 × D 0,75 × D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 0,071 | |
| 1 | 1 × D | 0,3 × D 0,75 × D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 0,114 | |
| 2 | 1 × D | 0,3 × D | 0,3 × D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 0,061 |
S
| 3 | 1 × D | 0,4 × D 0,75 × D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 0,091 |
| 4 | 1 × D | 0,4 × D 0,75 × D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 0,084 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
