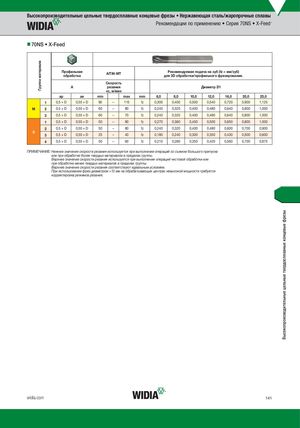

Высокопроизводительные цельные твердосплавные концевые фрезы • Нержавеющая сталь/жаропрочные сплавы
Рекомендации по применению • Серия 70NS • X-Feed
nn70NS • X-Feed
| Группа материала | Проф обра | ильная ботка A | AlTiN-M Скорост резани vc, м/ми | T ь я н | д | Рекоменду ля 3D обраб | емая пода отки/про | ча на зуб ( фильного ф Диаметр D | fz = мм/зу резерова 1 | б) ния. | |||
| ap | ae | min | max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | ||
| 1 | 0,5 × D | 0,55 × D | 90 | – | 115 | fz | 0,300 | 0,400 | 0,500 | 0,540 | 0,720 | 0,900 | 1,125 |
| M 2 | 0,5 × D | 0,55 × D | 60 | – | 80 | fz | 0,240 | 0,320 | 0,400 | 0,480 | 0,640 | 0,800 | 1,000 |
| 3 | 0,5 × D | 0,55 × D | 60 | – | 70 | fz | 0,240 | 0,320 | 0,400 | 0,480 | 0,640 | 0,800 | 1,000 |
| 1 | 0,5 × D | 0,55 × D | 50 | – | 90 | fz | 0,270 | 0,360 | 0,450 | 0,500 | 0,650 | 0,800 | 1,000 |
| 2 | 0,5 × D | 0,55 × D | 50 | – | 80 | fz | 0,240 | 0,320 | 0,400 | 0,480 | 0,600 | 0,700 | 0,900 |
| S 3 | 0,5 × D | 0,55 × D | 25 | – | 40 | fz | 0,180 | 0,240 | 0,300 | 0,350 | 0,430 | 0,500 | 0,600 |
| 4 | 0,5 × D | 0,55 × D | 50 | – | 60 | fz | 0,210 | 0,280 | 0,350 | 0,420 | 0,560 | 0,700 | 0,875 |
ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
