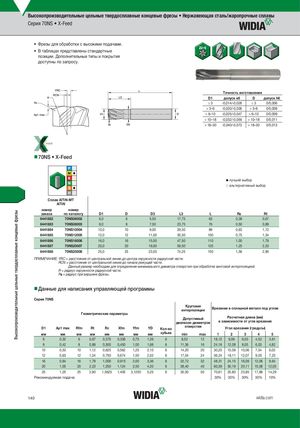

Высокопроизводительные цельные твердосплавные концевые фрезы Нержавеющая сталь/жаропрочные сплавы
Серия 70NS X-Feed
- Фрезы для обработки с высокими подачами.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.
| D1 | Точность изг допуск e8 | отовления D | допуск h6 |
| ≤3 | -0,014/-0,028 | ≤3 | 0/0,006 |
| > 3–6 | -0,020/-0,038 | > 3–6 | 0/0,008 |
| > 6–10 | -0,025/-0,047 | > 6–10 | 0/0,009 |
| > 10–18 | -0,032/-0,059 | > 10–18 | 0/0,011 |
| > 18–30 | -0,040/-0,073 | > 18–30 | 0/0,013 |
nn70NS X-Feed
лучший выбор альтернативный выбор
| Al Сплав A номер заказа | TiN-MT AlTiN-MT lTiN номер по каталогу | D1 | D | D3 | L3 | L | R e | Rt |
| 6441882 | 70NS06002 | 6,0 | 6 | 5,50 | 17,75 | 63 | 0,38 | 0,67 |
| 6441883 | 70NS08003 | 8,0 | 8 | 7,50 | 23,75 | 76 | 0,50 | 0,89 |
| 6441884 | 70NS10004 | 10,0 | 10 | 9,00 | 29,50 | 89 | 0,63 | 1,12 |
| 6441885 | 70NS12005 | 12,0 | 12 | 11,00 | 35,50 | 100 | 0,75 | 1,34 |
| 6441886 | 70NS16006 | 16,0 | 16 | 15,00 | 47,50 | 110 | 1,00 | 1,79 |
| 6441887 | 70NS20007 | 20,0 | 20 | 19,00 | 59,50 | 125 | 1,25 | 2,23 |
| 6441888 | 70NS25008 | 25,0 | 25 | 23,50 | 74,25 | 150 | 1,56 | 2,90 |
ПРИМЕЧАНИЕ: YRC = расстояние от центральной линии до центра окружности радиусной части. RCN = расстояние от центральной линии до начала режущей части. Данный размер необходим для определения минимального диаметра отверстия при обработке винтовой интерполяцией. R = радиус окружности радиусной части. Re = радиус при вершине фрезы.
nnДанные для написания управляющей программы
Серия 70NS
| D1 | Ap1 max | Гео Rfm | метрич Rt | еские пар Rc | аметры Xfm | Yfm | YD | Кол-во | Круг интерп Допуст диапазон д отвер | овая оляция имый иаметров стия | Врезан в з | ие в спл Расчет ависимо Угол вр | ошной м ная дли сти от уг езания (г | еталл по на (мм) ла вреза радусы) | д углом ния |
| мм | мм | мм | мм | мм | мм | мм | мм | зубьев | min | max | 1 | 2 | 3 | 4 | 5 |
| 6 | 0,32 | 6 | 0,67 | 0,375 | 0,338 | 0,75 | 1,26 | 6 | 8,52 | 12 | 18,12 | 9,06 | 6,03 | 4,52 | 3,61 |
| 8 | 0,42 | 8 | 0,89 | 0,500 | 0,450 | 1,00 | 1,68 | 6 | 11,36 | 16 | 24,16 | 12,08 | 8,05 | 6,03 | 4,82 |
| 10 | 0,53 | 10 | 1,12 | 0,625 | 0,562 | 1,25 | 2,10 | 6 | 14,20 | 20 | 30,20 | 15,09 | 10,06 | 7,54 | 6,02 |
| 12 | 0,63 | 12 | 1,34 | 0,750 | 0,674 | 1,50 | 2,52 | 6 | 17,04 | 24 | 36,24 | 18,11 | 12,07 | 9,05 | 7,23 |
| 16 | 0,84 | 16 | 1,79 | 1,000 | 0,915 | 2,00 | 3,36 | 6 | 22,72 | 32 | 48,31 | 24,15 | 16,09 | 12,06 | 9,64 |
| 20 | 1,05 | 20 | 2,23 | 1,250 | 1,124 | 2,50 | 4,20 | 6 | 28,40 | 40 | 60,39 | 30,19 | 20,11 | 15,08 | 12,05 |
| 25 | 1,25 | 25 | 2,90 | 1,5625 | 1,405 | 3,1250 | 5,25 | 6 | 35,50 | 50 | 70,61 | 35,80 | 23,85 | 17,88 | 14,29 |
| Рекоменд | уемая подача | 30% | 30% | 30% | 30% | 10% |
