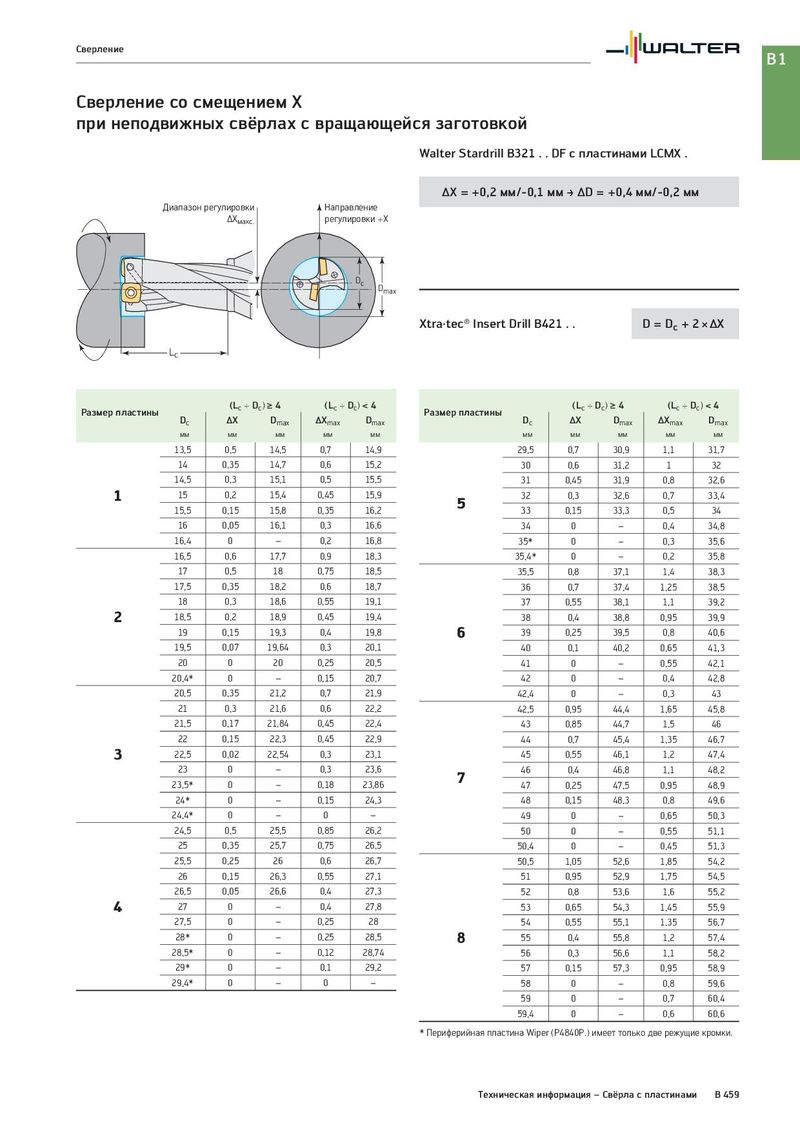

Сверление B1 Сверление со смещением X при неподвижных свёрлах с вращающейся заготовкой Walter Stardrill B321 . . DF с пластинами LCMX . ΔX = +0,2 мм/-0,1 мм ‡ ΔD = +0,4 мм/-0,2 мм Диапазон регулировки Направление ΔXмакс. регулировки +X Dc Dmax Xtra·tec® Insert Drill B421 . . D = Dc + 2 × ΔX Lc Размер пластины (Lc ÷ Dc) ≥4 (Lc ÷ Dc) <4 Размер пластины (Lc ÷ Dc) ≥4 (Lc ÷ Dc) <4 Dc ΔX Dmax ΔXmax Dmax Dc ΔX Dmax ΔXmax Dmax мм мм мм мм мм мм мм мм мм мм 13,5 0,5 14,5 0,7 14,9 29,5 0,7 30,9 1,1 31,7 14 0,35 14,7 0,6 15,2 30 0,6 31,2 1 32 14,5 0,3 15,1 0,5 15,5 31 0,45 31,9 0,8 32,6 1 15 0,2 15,4 0,45 15,9 5 32 0,3 32,6 0,7 33,4 15,5 0,15 15,8 0,35 16,2 33 0,15 33,3 0,5 34 16 0,05 16,1 0,3 16,6 34 0 – 0,4 34,8 16,4 0 – 0,2 16,8 35* 0 – 0,3 35,6 16,5 0,6 17,7 0,9 18,3 35,4* 0 – 0,2 35,8 17 0,5 18 0,75 18,5 35,5 0,8 37,1 1,4 38,3 17,5 0,35 18,2 0,6 18,7 36 0,7 37,4 1,25 38,5 18 0,3 18,6 0,55 19,1 37 0,55 38,1 1,1 39,2 2 18,5 0,2 18,9 0,45 19,4 38 0,4 38,8 0,95 39,9 19 0,15 19,3 0,4 19,8 6 39 0,25 39,5 0,8 40,6 19,5 0,07 19,64 0,3 20,1 40 0,1 40,2 0,65 41,3 20 0 20 0,25 20,5 41 0 – 0,55 42,1 20,4* 0 – 0,15 20,7 42 0 – 0,4 42,8 20,5 0,35 21,2 0,7 21,9 42,4 0 – 0,3 43 21 0,3 21,6 0,6 22,2 42,5 0,95 44,4 1,65 45,8 21,5 0,17 21,84 0,45 22,4 43 0,85 44,7 1,5 46 22 0,15 22,3 0,45 22,9 44 0,7 45,4 1,35 46,7 3 22,5 0,02 22,54 0,3 23,1 45 0,55 46,1 1,2 47,4 23 0 – 0,3 23,6 7 46 0,4 46,8 1,1 48,2 23,5* 0 – 0,18 23,86 47 0,25 47,5 0,95 48,9 24* 0 – 0,15 24,3 48 0,15 48,3 0,8 49,6 24,4* 0 – 0 – 49 0 – 0,65 50,3 24,5 0,5 25,5 0,85 26,2 50 0 – 0,55 51,1 25 0,35 25,7 0,75 26,5 50,4 0 – 0,45 51,3 25,5 0,25 26 0,6 26,7 50,5 1,05 52,6 1,85 54,2 26 0,15 26,3 0,55 27,1 51 0,95 52,9 1,75 54,5 26,5 0,05 26,6 0,4 27,3 52 0,8 53,6 1,6 55,2 4 27 0 – 0,4 27,8 53 0,65 54,3 1,45 55,9 27,5 0 – 0,25 28 54 0,55 55,1 1,35 56,7 28* 0 – 0,25 28,5 8 55 0,4 55,8 1,2 57,4 28,5* 0 – 0,12 28,74 56 0,3 56,6 1,1 58,2 29* 0 – 0,1 29,2 57 0,15 57,3 0,95 58,9 29,4* 0 – 0 – 58 0 – 0,8 59,6 59 0 – 0,7 60,4 59,4 0 – 0,6 60,6 * Периферийная пластина Wiper (P4840P.) имеет только две режущие кромки. Техническая информация – Свёрла с пластинами B 459
