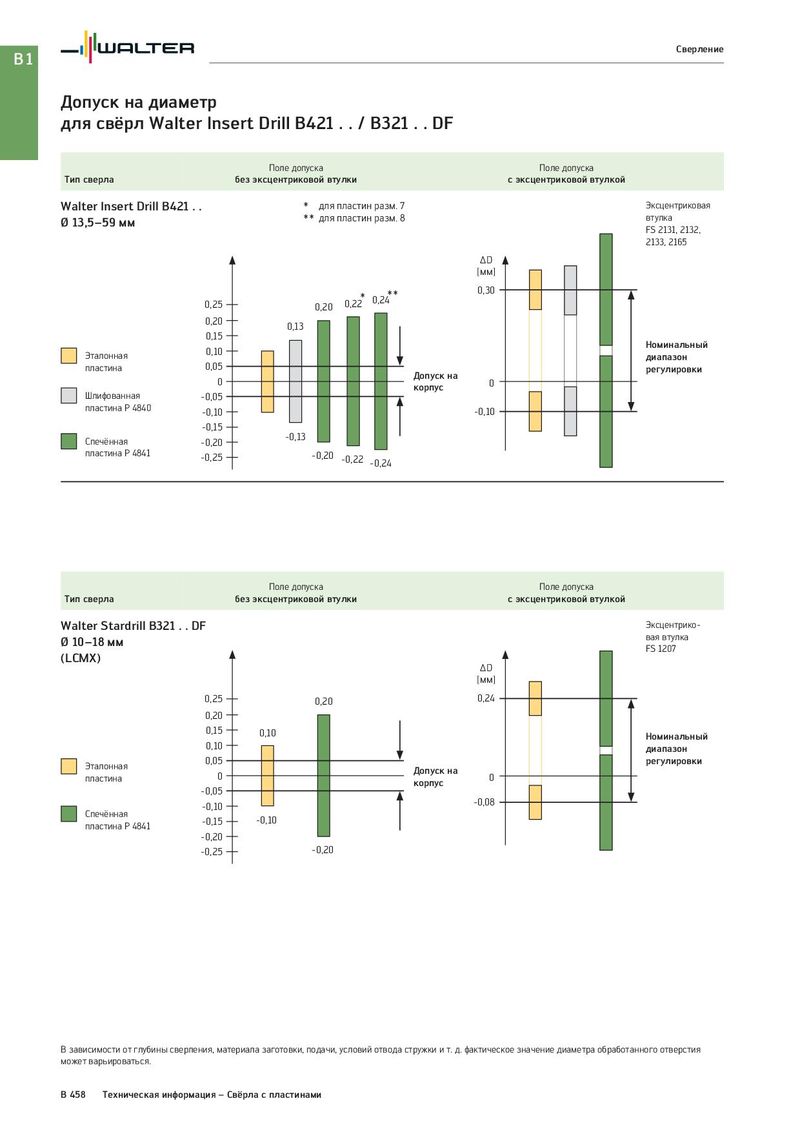

B1 Сверление Допуск на диаметр для свёрл Walter Insert Drill B421 . . / B321 . . DF Поле допуска Поле допуска Тип сверла без эксцентриковой втулки с эксцентриковой втулкой Walter Insert Drill B421 . . * для пластин разм. 7 Эксцентриковая Ø 13,5–59 мм ** для пластин разм. 8 втулка FS 2131, 2132, 2133, 2165 ΔD [мм] * 0,24** 0,30 0,25 0,20 0,22 0,20 0,13 0,15 0,10 Номинальный Эталонная диапазон пластина 0,05 регулировки 0 Допуск на 0 корпус Шлифованная -0,05 пластина P 4840 -0,10 -0,10 -0,15 Спечённая -0,20 -0,13 пластина P 4841 -0,25 -0,20 -0,22 -0,24 Поле допуска Поле допуска Тип сверла без эксцентриковой втулки с эксцентриковой втулкой Walter Stardrill B321 . . DF Эксцентрико- Ø 10–18 мм вая втулка FS 1207 (LCMX) ΔD [мм] 0,25 0,20 0,24 0,20 0,15 0,10 Номинальный 0,10 диапазон Эталонная 0,05 регулировки пластина 0 Допуск на 0 корпус -0,05 -0,10 -0,08 Спечённая -0,15 -0,10 пластина P 4841 -0,20 -0,25 -0,20 В зависимости от глубины сверления, материала заготовки, подачи, условий отвода стружки и т. д. фактическое значение диаметра обработанного отверстия может варьироваться. B 458 Техническая информация – Свёрла с пластинами
