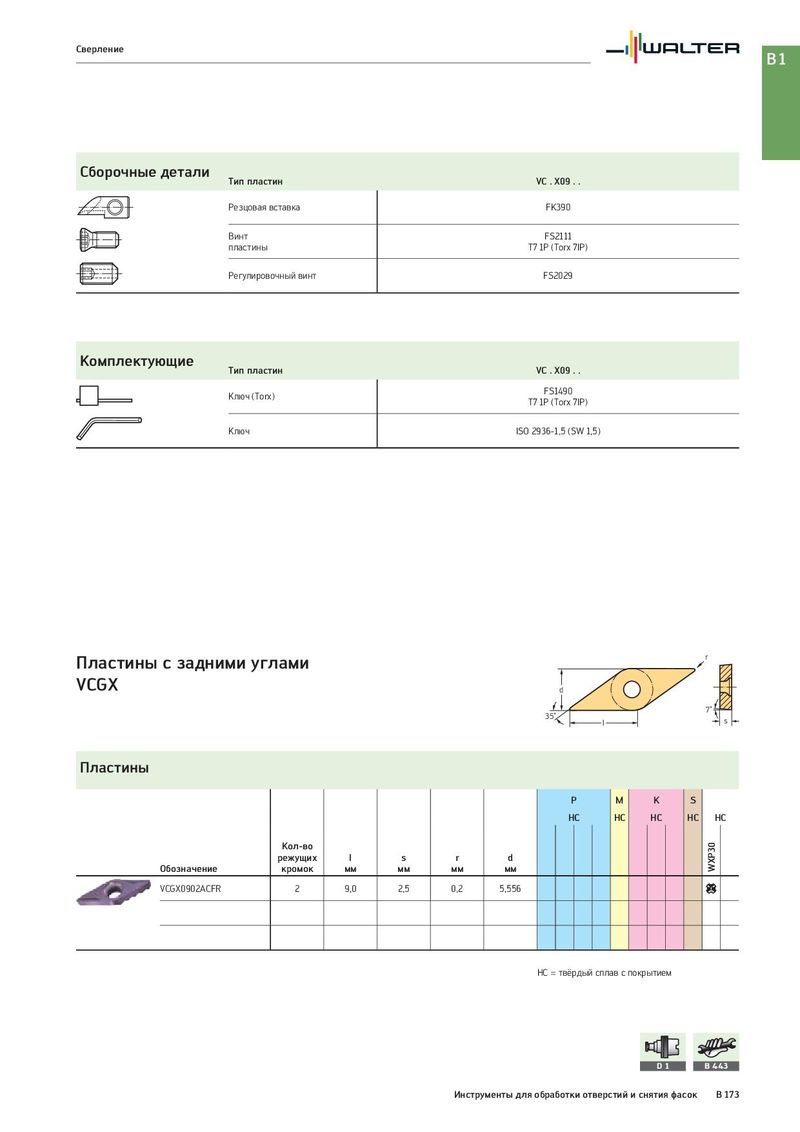

Общий каталог Walter 2017 - страница 687
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
Сборочные детали
Тип пластин VC . X09 . .
Резцовая вставка FK390
Винт FS2111 пластины T7 1P (Torx 7IP)
Регулировочный винт FS2029
Комплектующие
Тип пластин VC . X09 . . FS1490 Ключ (Torx) T7 1P (Torx 7IP)
Ключ ISO 2936-1,5 (SW 1,5)
Пластины с задними углами
VCGX
d
35˚
r
7˚ l s
Пластины
Кол-во
| режущих | l | s | r | d | ||
| Обозначение | кромок | мм | мм | мм | мм | |
| VCGX0902ACFR | 2 | 9,0 | 2,5 | 0,2 | 5,556 |
| P | M | K | S | |
| HC | HC | HC | HC | HC |
c
HC = твёрдый сплав с покрытием
Инструменты для обработки отверстий и снятия фасок B 173
