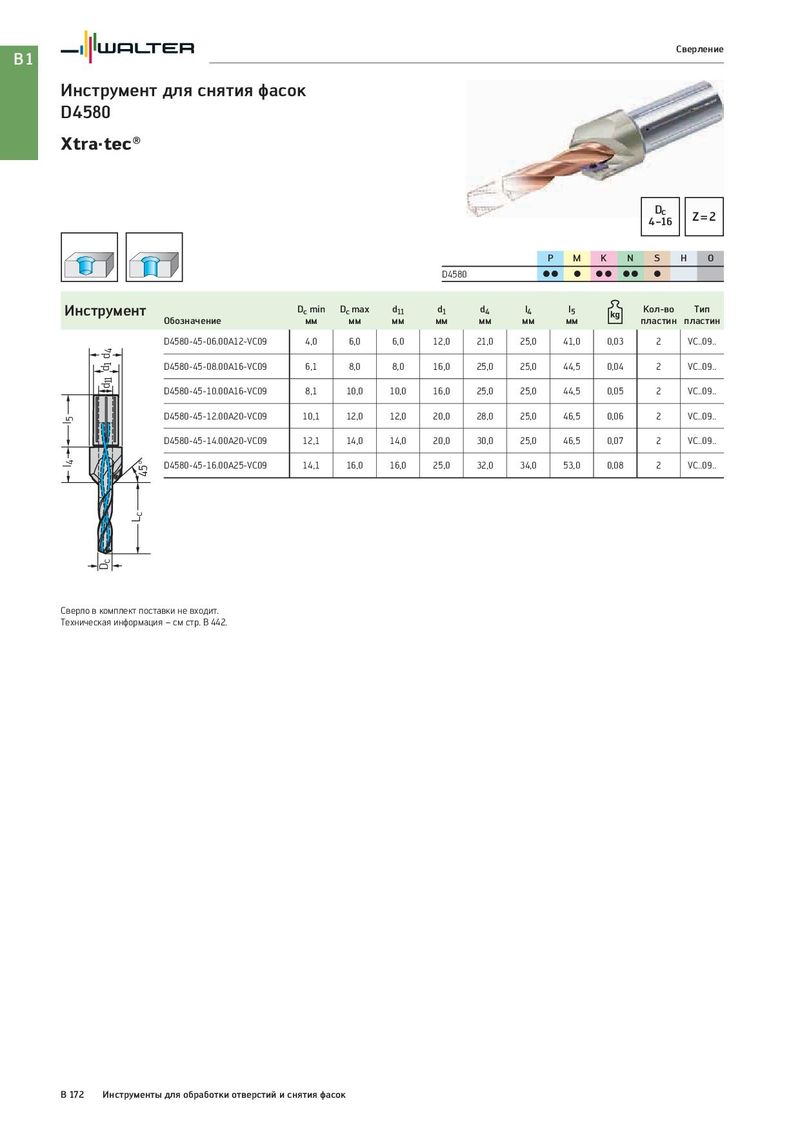

Инструмент для снятия фасок
D4580
Xtra·tec®
Dc
Z = 2
4−16
| P | M | K | N | S | H | O | |
| D4580 | C C | C | C C C C | C |
| Инструмент | D min | D max | d | d | d | l | l | Кол-во | Тип | ||
| c | c | 11 | 1 | 4 | 4 | 5 | |||||
| Обозначение | мм | мм | мм | мм | мм | мм | мм | пластин | пластин | ||
| D4580-45-06.00A12-VC09 | 4,0 | 6,0 | 6,0 | 12,0 | 21,0 | 25,0 | 41,0 | 0,03 | 2 | VC..09.. | |
| D4580-45-08.00A16-VC09 | 6,1 | 8,0 | 8,0 | 16,0 | 25,0 | 25,0 | 44,5 | 0,04 | 2 | VC..09.. | |
| D4580-45-10.00A16-VC09 | 8,1 | 10,0 | 10,0 | 16,0 | 25,0 | 25,0 | 44,5 | 0,05 | 2 | VC..09.. | |
| D4580-45-12.00A20-VC09 | 10,1 | 12,0 | 12,0 | 20,0 | 28,0 | 25,0 | 46,5 | 0,06 | 2 | VC..09.. | |
| D4580-45-14.00A20-VC09 | 12,1 | 14,0 | 14,0 | 20,0 | 30,0 | 25,0 | 46,5 | 0,07 | 2 | VC..09.. | |
| D4580-45-16.00A25-VC09 | 14,1 | 16,0 | 16,0 | 25,0 | 32,0 | 34,0 | 53,0 | 0,08 | 2 | VC..09.. |
Сверло в комплект поставки не входит. Техническая информация – см стр. B 442.
B 172 Инструменты для обработки отверстий и снятия фасок
