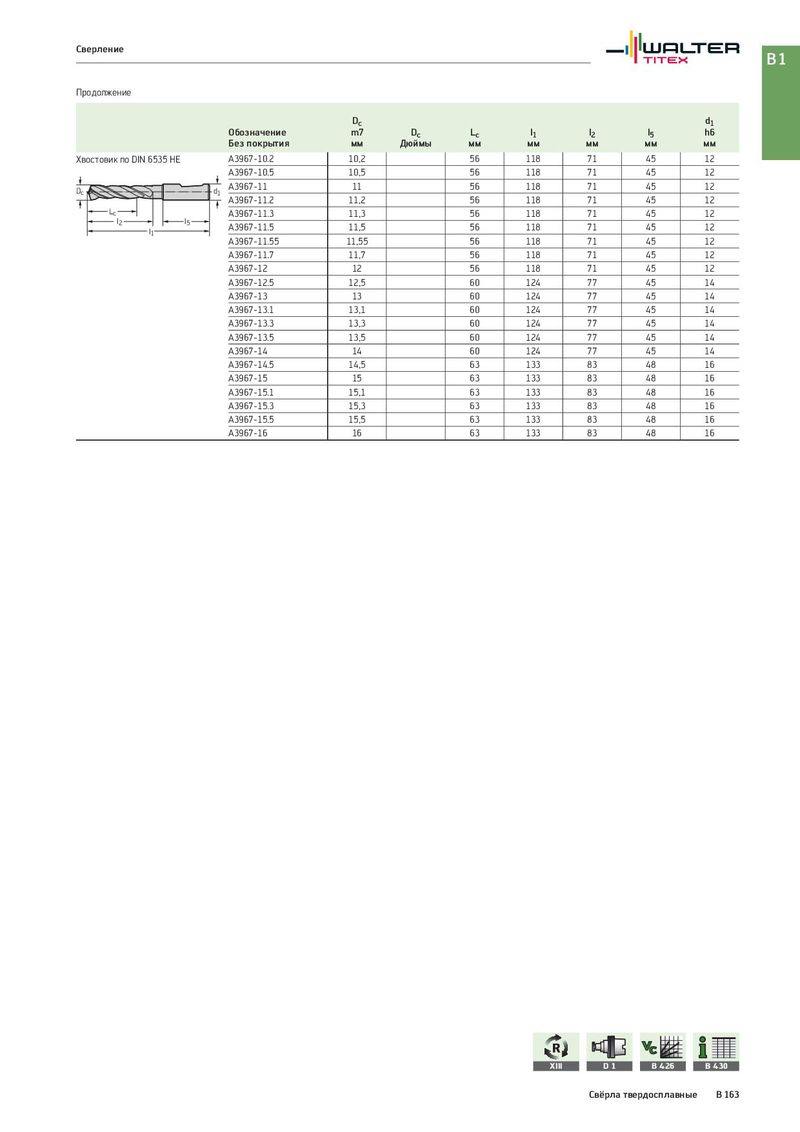

Общий каталог Walter 2017 - страница 677
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение Без покрытия | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | |
| Хвостовик по DIN 6535 HE | A3967-10.2 | 10,2 | 56 | 118 | 71 | 45 | 12 | |
| A3967-10.5 | 10,5 | 56 | 118 | 71 | 45 | 12 | ||
| d1 D | A3967-11 | 11 | 56 | 118 | 71 | 45 | 12 | |
| c | A3967-11.2 | 11,2 | 56 | 118 | 71 | 45 | 12 | |
| Lc | A3967-11.3 | 11,3 | 56 | 118 | 71 | 45 | 12 | |
| l5 l1 l2 | A3967-11.5 | 11,5 | 56 | 118 | 71 | 45 | 12 | |
| A3967-11.55 | 11,55 | 56 | 118 | 71 | 45 | 12 | ||
| A3967-11.7 | 11,7 | 56 | 118 | 71 | 45 | 12 | ||
| A3967-12 | 12 | 56 | 118 | 71 | 45 | 12 | ||
| A3967-12.5 | 12,5 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-13 | 13 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-13.1 | 13,1 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-13.3 | 13,3 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-13.5 | 13,5 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-14 | 14 | 60 | 124 | 77 | 45 | 14 | ||
| A3967-14.5 | 14,5 | 63 | 133 | 83 | 48 | 16 | ||
| A3967-15 | 15 | 63 | 133 | 83 | 48 | 16 | ||
| A3967-15.1 | 15,1 | 63 | 133 | 83 | 48 | 16 | ||
| A3967-15.3 | 15,3 | 63 | 133 | 83 | 48 | 16 | ||
| A3967-15.5 | 15,5 | 63 | 133 | 83 | 48 | 16 | ||
| A3967-16 | 16 | 63 | 133 | 83 | 48 | 16 |
