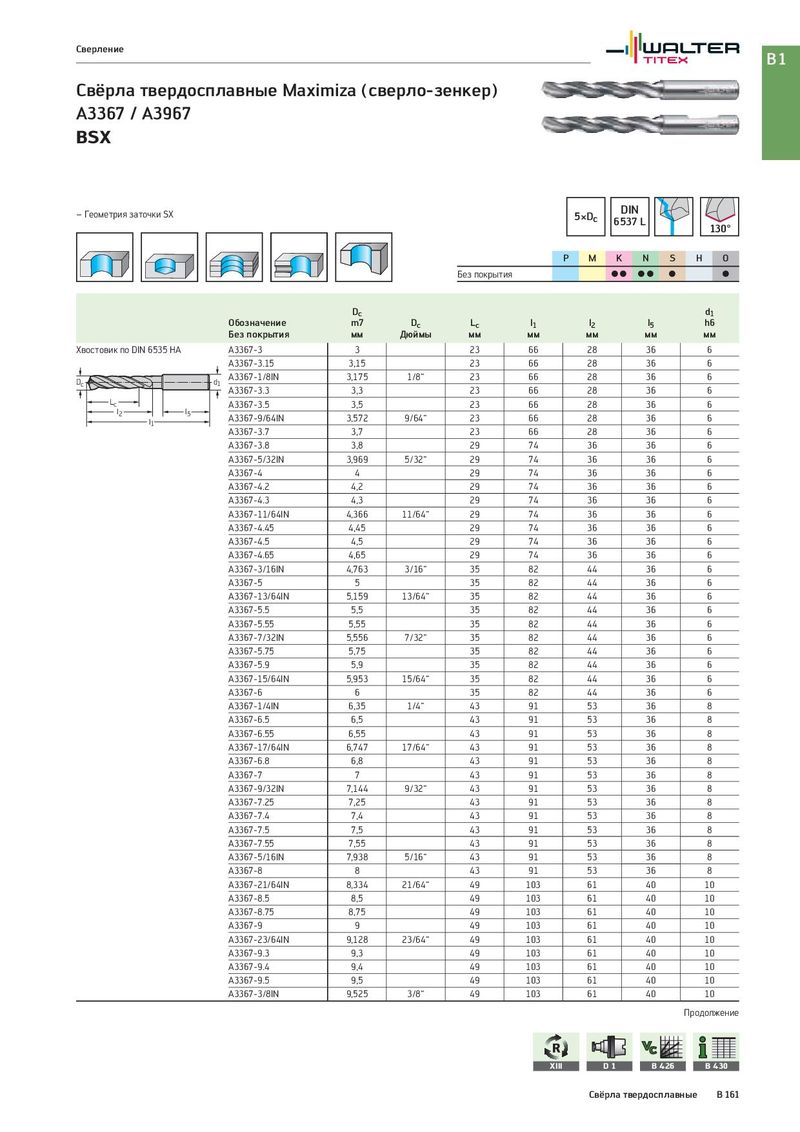

Общий каталог Walter 2017 - страница 675
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
A3367 / A3967
BSX
| – Геометрия заточки SX | 6 5×Dc | DIN 537 L | ||||
| 130° | ||||||
| P M | N S | H O | ||||
| Без покры | тия C | C C C C | C | |||
| Dc | d1 | |||||
| Обозначение | m7 | Dc | Lc | l1 l2 | l5 | h6 |
| Без покрытия | мм | Дюймы | мм | мм мм | мм | мм |
| Хвостовик по DIN 6535 HA A3367-3 | 3 | 23 | 66 28 | 36 | 6 | |
| A3367-3.15 A3367-1/8IN | 3,15 3175 | 1/8“ | 23 23 | 66 28 66 28 | 36 36 | 6 6 |
| d1 Dc A3367-3.3 | , 3,3 | 23 | 66 28 | 36 | 6 | |
| Lc l5 l2 A3367-3.5 | 3,5 | 23 | 66 28 | 36 | 6 | |
| l1 A3367-9/64IN | 3,572 | 9/64“ | 23 | 66 28 | 36 | 6 |
| A3367-3.7 | 3,7 | 23 | 66 28 | 36 | 6 | |
| A3367-3.8 | 3,8 | 29 | 74 36 | 36 | 6 | |
| A3367-5/32IN | 3,969 | 5/32“ | 29 | 74 36 | 36 | 6 |
| A3367-4 | 4 | 29 | 74 36 | 36 | 6 | |
| A3367-4.2 | 4,2 | 29 | 74 36 | 36 | 6 | |
| A3367-4.3 | 4,3 | 29 | 74 36 | 36 | 6 | |
| A3367-11/64IN | 4,366 | 11/64“ | 29 | 74 36 | 36 | 6 |
| A3367-4.45 | 4,45 | 29 | 74 36 | 36 | 6 | |
| A3367-4.5 | 4,5 | 29 | 74 36 | 36 | 6 | |
| A3367-4.65 | 4,65 | 29 | 74 36 | 36 | 6 | |
| A3367-3/16IN | 4,763 | 3/16“ | 35 | 82 44 | 36 | 6 |
| A3367-5 | 5 | 35 | 82 44 | 36 | 6 | |
| A3367-13/64IN | 5,159 | 13/64“ | 35 | 82 44 | 36 | 6 |
| A3367-5.5 | 5,5 | 35 | 82 44 | 36 | 6 | |
| A3367-5.55 | 5,55 | 35 | 82 44 | 36 | 6 | |
| A3367-7/32IN | 5,556 | 7/32“ | 35 | 82 44 | 36 | 6 |
| A3367-5.75 | 5,75 | 35 | 82 44 | 36 | 6 | |
| A3367-5.9 | 5,9 | 35 | 82 44 | 36 | 6 | |
| A3367-15/64IN | 5,953 | 15/64“ | 35 | 82 44 | 36 | 6 |
| A3367-6 | 6 | 35 | 82 44 | 36 | 6 | |
| A3367-1/4IN | 6,35 | 1/4“ | 43 | 91 53 | 36 | 8 |
| A3367-6.5 | 6,5 | 43 | 91 53 | 36 | 8 | |
| A3367-6.55 | 6,55 | 43 | 91 53 | 36 | 8 | |
| A3367-17/64IN | 6,747 | 17/64“ | 43 | 91 53 | 36 | 8 |
| A3367-6.8 | 6,8 | 43 | 91 53 | 36 | 8 | |
| A3367-7 | 7 | 43 | 91 53 | 36 | 8 | |
| A3367-9/32IN | 7,144 | 9/32“ | 43 | 91 53 | 36 | 8 |
| A3367-7.25 | 7,25 | 43 | 91 53 | 36 | 8 | |
| A3367-7.4 | 7,4 | 43 | 91 53 | 36 | 8 | |
| A3367-7.5 | 7,5 | 43 | 91 53 | 36 | 8 | |
| A3367-7.55 | 7,55 | 43 | 91 53 | 36 | 8 | |
| A3367-5/16IN | 7,938 | 5/16“ | 43 | 91 53 | 36 | 8 |
| A3367-8 | 8 | 43 | 91 53 | 36 | 8 | |
| A3367-21/64IN | 8,334 | 21/64“ | 49 | 103 61 | 40 | 10 |
| A3367-8.5 | 8,5 | 49 | 103 61 | 40 | 10 | |
| A3367-8.75 | 8,75 | 49 | 103 61 | 40 | 10 | |
| A3367-9 | 9 | 49 | 103 61 | 40 | 10 | |
| A3367-23/64IN | 9,128 | 23/64“ | 49 | 103 61 | 40 | 10 |
| A3367-9.3 | 9,3 | 49 | 103 61 | 40 | 10 | |
| A3367-9.4 | 9,4 | 49 | 103 61 | 40 | 10 | |
| A3367-9.5 | 9,5 | 49 | 103 61 | 40 | 10 | |
| A3367-3/8IN | 9,525 | 3/8“ | 49 | 103 61 | 40 | 10 |
| Продолжение | ||||||
| D 1 XIII | B 426 | B 430 |
