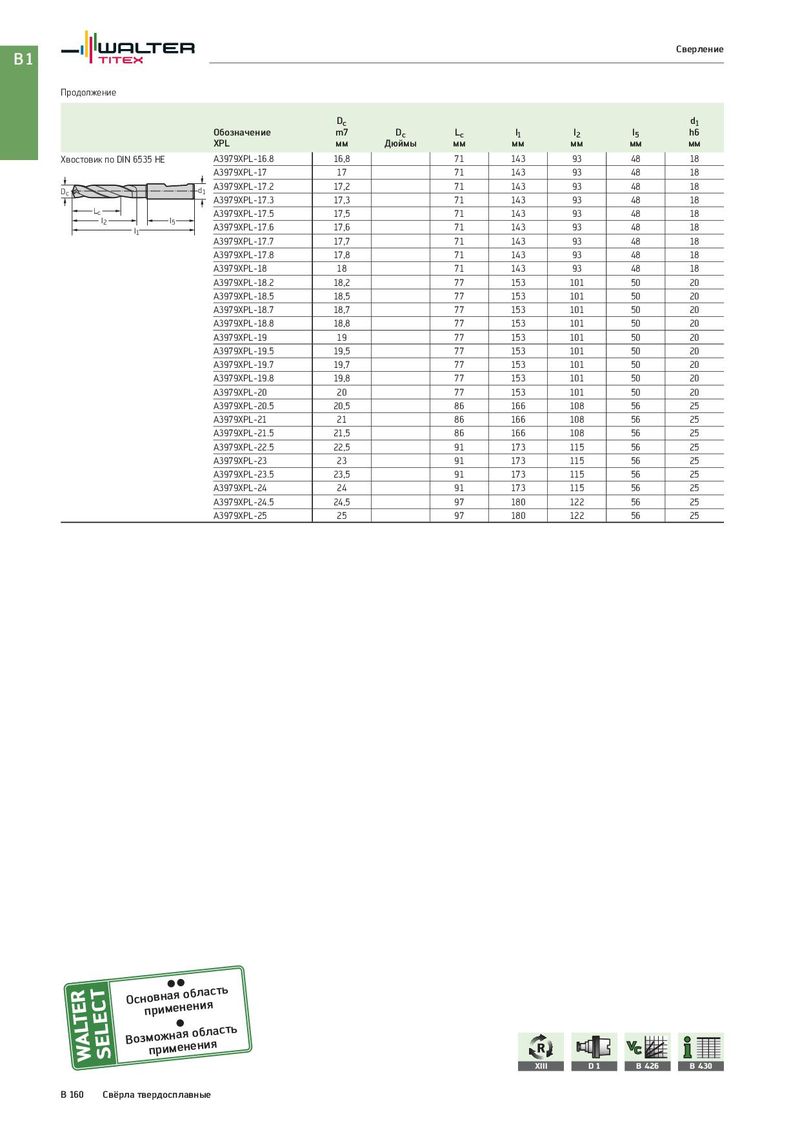

Общий каталог Walter 2017 - страница 674
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Продолжение | ||||||||
| Обозначение XPL | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | |
| Хвостовик по DIN 6535 HE | A3979XPL-16.8 | 16,8 | 71 | 143 | 93 | 48 | 18 | |
| A3979XPL-17 | 17 | 71 | 143 | 93 | 48 | 18 | ||
| d1 Dc | A3979XPL-17.2 | 17,2 | 71 | 143 | 93 | 48 | 18 | |
| A3979XPL-17.3 | 17,3 | 71 | 143 | 93 | 48 | 18 | ||
| Lc l l | A3979XPL-17.5 | 17,5 | 71 | 143 | 93 | 48 | 18 | |
| 5 l1 2 | A3979XPL-17.6 | 17,6 | 71 | 143 | 93 | 48 | 18 | |
| A3979XPL-17.7 | 17,7 | 71 | 143 | 93 | 48 | 18 | ||
| A3979XPL-17.8 | 17,8 | 71 | 143 | 93 | 48 | 18 | ||
| A3979XPL-18 | 18 | 71 | 143 | 93 | 48 | 18 | ||
| A3979XPL-18.2 | 18,2 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-18.5 | 18,5 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-18.7 | 18,7 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-18.8 | 18,8 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-19 | 19 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-19.5 | 19,5 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-19.7 | 19,7 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-19.8 | 19,8 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-20 | 20 | 77 | 153 | 101 | 50 | 20 | ||
| A3979XPL-20.5 | 20,5 | 86 | 166 | 108 | 56 | 25 | ||
| A3979XPL-21 | 21 | 86 | 166 | 108 | 56 | 25 | ||
| A3979XPL-21.5 | 21,5 | 86 | 166 | 108 | 56 | 25 | ||
| A3979XPL-22.5 | 22,5 | 91 | 173 | 115 | 56 | 25 | ||
| A3979XPL-23 | 23 | 91 | 173 | 115 | 56 | 25 | ||
| A3979XPL-23.5 | 23,5 | 91 | 173 | 115 | 56 | 25 | ||
| A3979XPL-24 | 24 | 91 | 173 | 115 | 56 | 25 | ||
| A3979XPL-24.5 | 24,5 | 97 | 180 | 122 | 56 | 25 | ||
| A3979XPL-25 | 25 | 97 | 180 | 122 | 56 | 25 |
