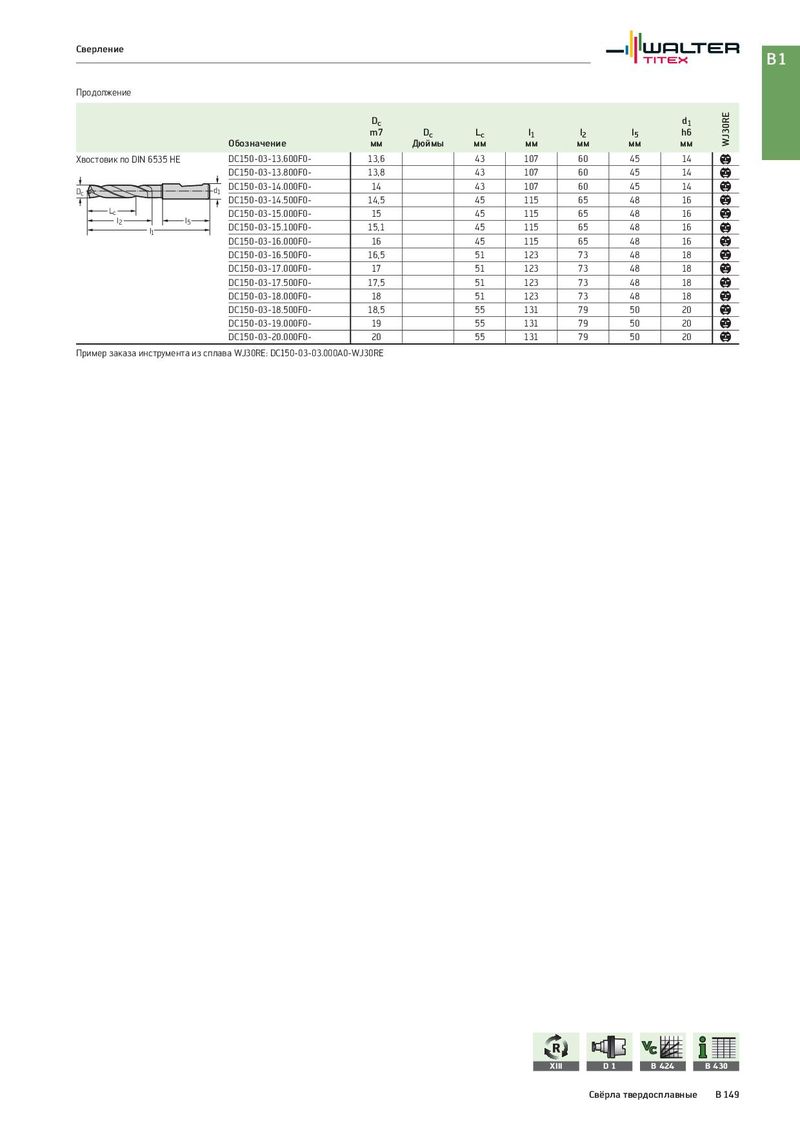

Общий каталог Walter 2017 - страница 663
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | WJ30RE | |
| Хвостовик по DIN 6535 HE | DC150-03-13.600F0- | 13,6 | 43 | 107 | 60 | 45 | 14 | b | |
| DC150-03-13.800F0- | 13,8 | 43 | 107 | 60 | 45 | 14 | b | ||
| d1 D | DC150-03-14.000F0- | 14 | 43 | 107 | 60 | 45 | 14 | b | |
| c | DC150-03-14.500F0- | 14,5 | 45 | 115 | 65 | 48 | 16 | b | |
| Lc | DC150-03-15.000F0- | 15 | 45 | 115 | 65 | 48 | 16 | b | |
| l5 l1 l2 | DC150-03-15.100F0- | 15,1 | 45 | 115 | 65 | 48 | 16 | b | |
| DC150-03-16.000F0- | 16 | 45 | 115 | 65 | 48 | 16 | b | ||
| DC150-03-16.500F0- | 16,5 | 51 | 123 | 73 | 48 | 18 | b | ||
| DC150-03-17.000F0- | 17 | 51 | 123 | 73 | 48 | 18 | b | ||
| DC150-03-17.500F0- | 17,5 | 51 | 123 | 73 | 48 | 18 | b | ||
| DC150-03-18.000F0- | 18 | 51 | 123 | 73 | 48 | 18 | b | ||
| DC150-03-18.500F0- | 18,5 | 55 | 131 | 79 | 50 | 20 | b | ||
| DC150-03-19.000F0- | 19 | 55 | 131 | 79 | 50 | 20 | b | ||
| DC150-03-20.000F0- | 20 | 55 | 131 | 79 | 50 | 20 | b |
Пример заказа инструмента из сплава WJ30RE: DC150-03-03.000A0-WJ30RE
