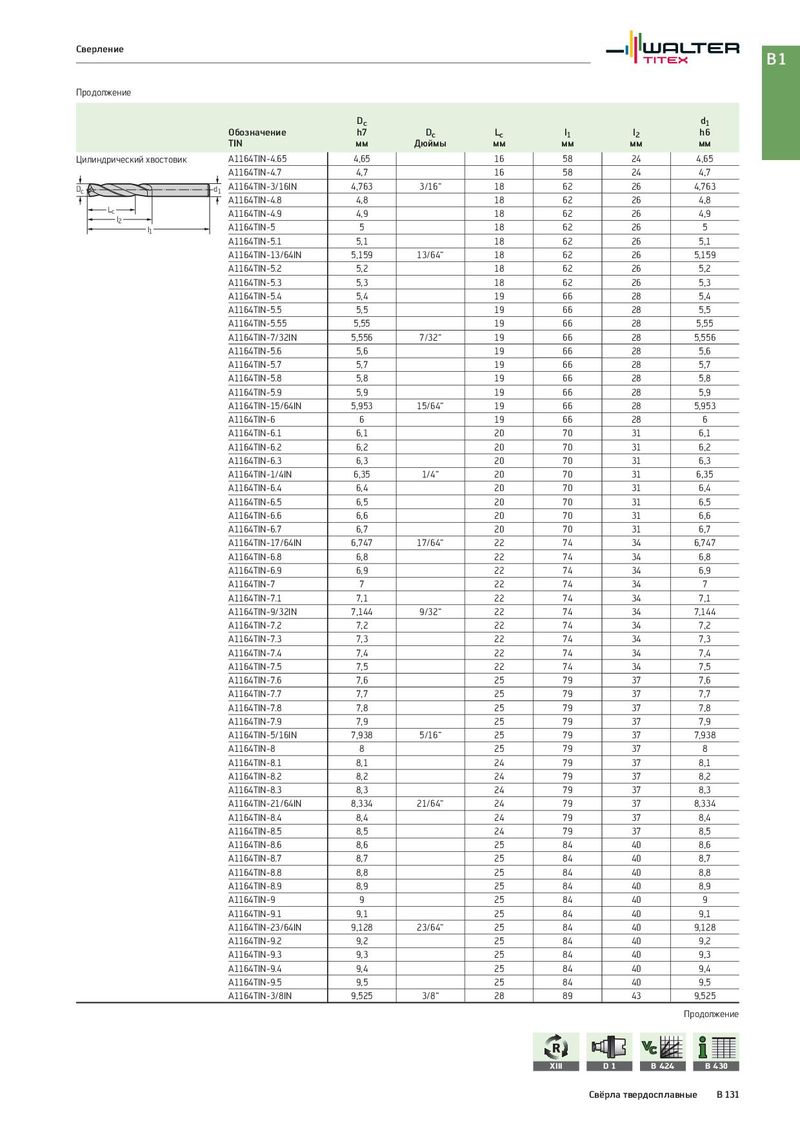

| Обозначение | Dc h7 | Dc | Lc | l1 | l2 | d1 h6 |
| TIN | мм | Дюймы | мм | мм | мм | мм |
| Цилиндрический хвостовик A1164TIN-4.65 | 4,65 | 16 | 58 | 24 | 4,65 | |
| A1164TIN-4.7 | 47 | 16 | 58 | 24 | 47 | |
| d1 Dc A1164TIN-3/16IN | , 4,763 | 3/16“ | 18 | 62 | 26 | , 4,763 |
| A1164TIN-4.8 | 4,8 | 18 | 62 | 26 | 4,8 | |
| l2 Lc A1164TIN-4.9 | 4,9 | 18 | 62 | 26 | 4,9 | |
| l1 A1164TIN-5 | 5 | 18 | 62 | 26 | 5 | |
| A1164TIN-5.1 A1164TIN-13/64IN | 5,1 5,159 | 13/64“ | 18 18 | 62 62 | 26 26 | 5,1 5,159 |
| A1164TIN-52 | 52 | 18 | 62 | 26 | 52 | |
| . A1164TIN-5.3 | , 5,3 | 18 | 62 | 26 | , 5,3 | |
| A1164TIN-5.4 | 5,4 | 19 | 66 | 28 | 5,4 | |
| A1164TIN-5.5 | 5,5 | 19 | 66 | 28 | 5,5 | |
| A1164TIN-5.55 | 5,55 | 19 | 66 | 28 | 5,55 | |
| A1164TIN-7/32IN | 5,556 | 7/32“ | 19 | 66 | 28 | 5,556 |
| A1164TIN-5.6 A1164TIN-5.7 | 5,6 5,7 | 19 19 | 66 66 | 28 28 | 5,6 5,7 | |
| A1164TIN-5.8 | 5,8 | 19 | 66 | 28 | 5,8 | |
| A1164TIN-5.9 | 5,9 | 19 | 66 | 28 | 5,9 | |
| A1164TIN-15/64IN | 5,953 | 15/64“ | 19 | 66 | 28 | 5,953 |
| A1164TIN-6 A1164TIN-6.1 | 6 6,1 | 19 20 | 66 70 | 28 31 | 6 6,1 | |
| A1164TIN-6.2 | 6,2 | 20 | 70 | 31 | 6,2 | |
| A1164TIN-6.3 | 6,3 | 20 | 70 | 31 | 6,3 | |
| A1164TIN-1/4IN | 6,35 | 1/4“ | 20 | 70 | 31 | 6,35 |
| A1164TIN-6.4 A1164TIN-6.5 | 6,4 6,5 | 20 20 | 70 70 | 31 31 | 6,4 6,5 | |
| A1164TIN-6.6 | 6,6 | 20 | 70 | 31 | 6,6 | |
| A1164TIN-6.7 | 6,7 | 20 | 70 | 31 | 6,7 | |
| A1164TIN-17/64IN | 6,747 | 17/64“ | 22 | 74 | 34 | 6,747 |
| A1164TIN-6.8 | 6,8 | 22 | 74 | 34 | 6,8 | |
| A1164TIN-6.9 A1164TIN-7 | 6,9 7 | 22 22 | 74 74 | 34 34 | 6,9 7 | |
| A1164TIN-7.1 | 7,1 | 22 | 74 | 34 | 7,1 | |
| A1164TIN-9/32IN A1164TIN-72 | 7,144 72 | 9/32“ | 22 22 | 74 74 | 34 34 | 7,144 72 |
| . A1164TIN-7.3 | , 7,3 | 22 | 74 | 34 | , 7,3 | |
| A1164TIN-7.4 | 7,4 | 22 | 74 | 34 | 7,4 | |
| A1164TIN-7.5 | 7,5 | 22 | 74 | 34 | 7,5 | |
| A1164TIN-7.6 | 7,6 | 25 | 79 | 37 | 7,6 | |
| A1164TIN-7.7 | 7,7 | 25 | 79 | 37 | 7,7 | |
| A1164TIN-7.8 A1164TIN-79 | 7,8 79 | 25 25 | 79 79 | 37 37 | 7,8 79 | |
| . A1164TIN-5/16IN | , 7,938 | 5/16“ | 25 | 79 | 37 | , 7,938 |
| A1164TIN-8 | 8 | 25 | 79 | 37 | 8 | |
| A1164TIN-8.1 | 8,1 | 24 | 79 | 37 | 8,1 | |
| A1164TIN-8.2 | 8,2 | 24 | 79 | 37 | 8,2 | |
| A1164TIN-8.3 | 8,3 | 24 | 79 | 37 | 8,3 | |
| A1164TIN-21/64IN | 8,334 | 21/64“ | 24 | 79 | 37 | 8,334 |
| A1164TIN-84 | 84 | 24 | 79 | 37 | 84 | |
| . A1164TIN-8.5 | , 8,5 | 24 | 79 | 37 | , 8,5 | |
| A1164TIN-8.6 | 8,6 | 25 | 84 | 40 | 8,6 | |
| A1164TIN-8.7 | 8,7 | 25 | 84 | 40 | 8,7 | |
| A1164TIN-8.8 | 8,8 | 25 | 84 | 40 | 8,8 | |
| A1164TIN89 | 89 | 25 | 84 | 40 | 89 | |
| -. A1164TIN-9 | , 9 | 25 | 84 | 40 | , 9 | |
| A1164TIN-9.1 A1164TIN-23/64IN | 9,1 9,128 | 23/64“ | 25 25 | 84 84 | 40 40 | 9,1 9,128 |
| A1164TIN-9.2 | 9,2 | 25 | 84 | 40 | 9,2 | |
| A1164TIN-9.3 A1164TIN-9.4 | 9,3 9,4 | 25 25 | 84 84 | 40 40 | 9,3 9,4 | |
| A1164TIN-9.5 | 9,5 | 25 | 84 | 40 | 9,5 | |
| A1164TIN-3/8IN | 9,525 | 3/8“ | 28 | 89 | 43 | 9,525 |
| Продолжение | ||||||
| XIII | B 4 D 1 | B 430 24 |
