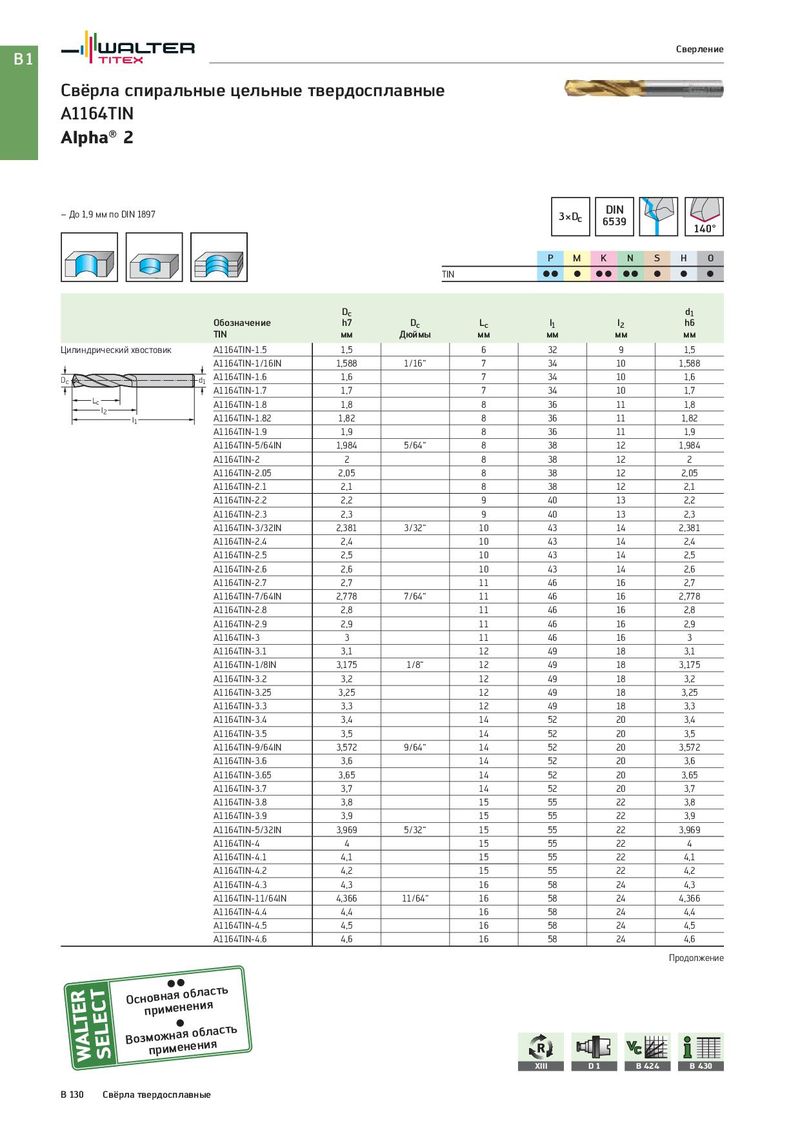

Общий каталог Walter 2017

A1164TIN

– До 1,9 мм по DIN 1897				3×Dc	DIN
					6539	140°
				P M	K N	S H O
		TIN		C C C	C C C C	C C C
Обозначение	Dc h7	Dc	Lc	l1	l2	d1 h6
TIN	мм	Дюймы	мм	мм	мм	мм
Цилиндрический хвостовик A1164TIN-1.5	1,5		6	32	9	1,5
A1164TIN-1/16IN	1,588	1/16“	7	34	10	1,588
d1 Dc A1164TIN-1.6	1,6		7	34	10	1,6
A1164TIN-1.7	1,7		7	34	10	1,7
l Lc A1164TIN-1.8	1,8		8	36	11	1,8
2 l1 A1164TIN-1.82	1,82		8	36	11	1,82
A1164TIN-1.9	1,9		8	36	11	1,9
A1164TIN-5/64IN	1,984	5/64“	8	38	12	1,984
A1164TIN-2	2		8	38	12	2
A1164TIN-2.05	2,05		8	38	12	2,05
A1164TIN-2.1	2,1		8	38	12	2,1
A1164TIN-2.2	2,2		9	40	13	2,2
A1164TIN-2.3	2,3		9	40	13	2,3
A1164TIN-3/32IN	2,381	3/32“	10	43	14	2,381
A1164TIN-2.4	2,4		10	43	14	2,4
A1164TIN-2.5	2,5		10	43	14	2,5
A1164TIN-2.6	2,6		10	43	14	2,6
A1164TIN-2.7	2,7		11	46	16	2,7
A1164TIN-7/64IN	2,778	7/64“	11	46	16	2,778
A1164TIN-2.8	2,8		11	46	16	2,8
A1164TIN-2.9	2,9		11	46	16	2,9
A1164TIN-3	3		11	46	16	3
A1164TIN-3.1	3,1		12	49	18	3,1
A1164TIN-1/8IN	3,175	1/8“	12	49	18	3,175
A1164TIN-3.2	3,2		12	49	18	3,2
A1164TIN-3.25	3,25		12	49	18	3,25
A1164TIN-3.3	3,3		12	49	18	3,3
A1164TIN-3.4	3,4		14	52	20	3,4
A1164TIN-3.5	3,5		14	52	20	3,5
A1164TIN-9/64IN	3,572	9/64“	14	52	20	3,572
A1164TIN-3.6	3,6		14	52	20	3,6
A1164TIN-3.65	3,65		14	52	20	3,65
A1164TIN-3.7	3,7		14	52	20	3,7
A1164TIN-3.8	3,8		15	55	22	3,8
A1164TIN-3.9	3,9		15	55	22	3,9
A1164TIN-5/32IN	3,969	5/32“	15	55	22	3,969
A1164TIN-4	4		15	55	22	4
A1164TIN-4.1	4,1		15	55	22	4,1
A1164TIN-4.2	4,2		15	55	22	4,2
A1164TIN-43	43		16	58	24	43
. A1164TIN-11/64IN	, 4,366	11/64“	16	58	24	, 4,366
A1164TIN-4.4	4,4		16	58	24	4,4
A1164TIN-4.5	4,5		16	58	24	4,5
A1164TIN-4.6	4,6		16	58	24	4,6
						Продолжение
