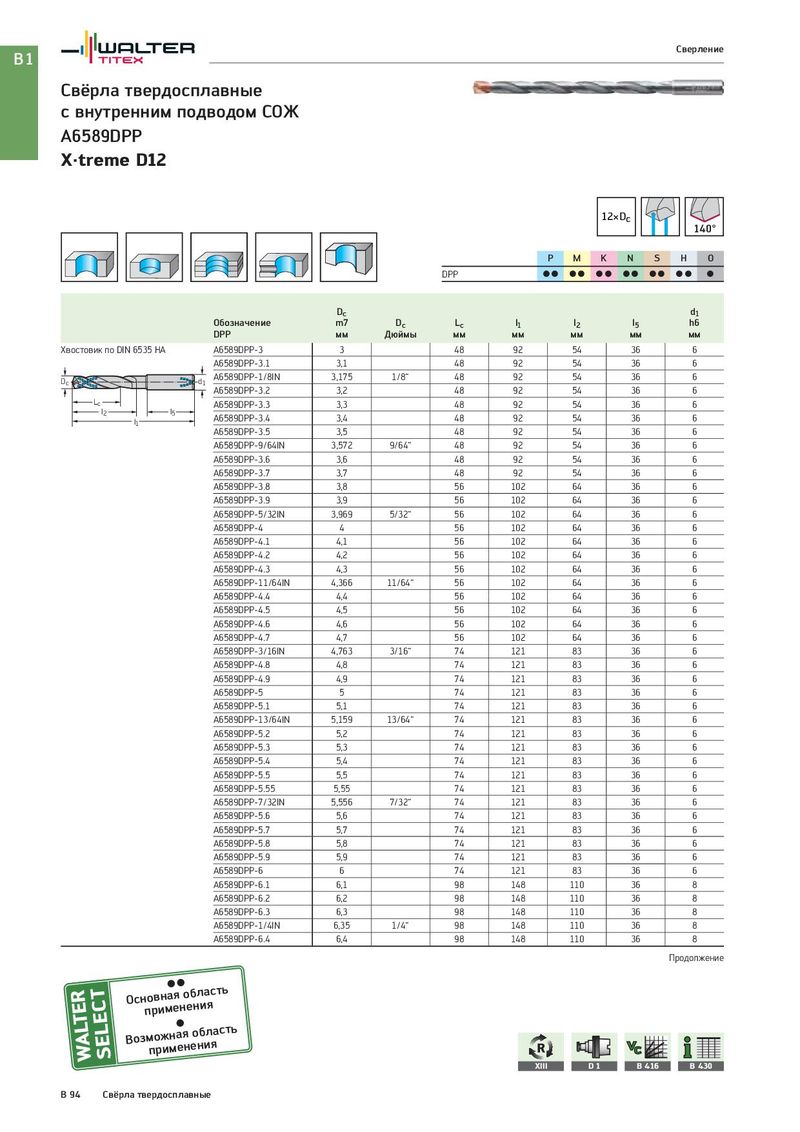

Общий каталог Walter 2017 - страница 608
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6589DPP
X·treme D12
| 12×Dc | 140° | ||||||
| P M | K N | S H O | |||||
| DPP | C C C C | C C C C C | C C C C | ||||
| Dc | d1 | ||||||
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 |
| DPP | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6589DPP-3 | 3 | 48 | 92 | 54 | 36 | 6 | |
| A6589DPP-3.1 | 3,1 | 48 | 92 | 54 | 36 | 6 | |
| d D A6589DPP-1/8IN | 3,175 | 1/8“ | 48 | 92 | 54 | 36 | 6 |
| 1 c A6589DPP-3.2 | 3,2 | 48 | 92 | 54 | 36 | 6 | |
| Lc A6589DPP-3.3 | 3,3 | 48 | 92 | 54 | 36 | 6 | |
| l5 l1 l2 A6589DPP-3.4 | 3,4 | 48 | 92 | 54 | 36 | 6 | |
| A6589DPP-3.5 | 3,5 | 48 | 92 | 54 | 36 | 6 | |
| A6589DPP-9/64IN | 3,572 | 9/64“ | 48 | 92 | 54 | 36 | 6 |
| A6589DPP-3.6 | 3,6 | 48 | 92 | 54 | 36 | 6 | |
| A6589DPP-3.7 | 3,7 | 48 | 92 | 54 | 36 | 6 | |
| A6589DPP-3.8 | 3,8 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-3.9 | 3,9 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-5/32IN | 3,969 | 5/32“ | 56 | 102 | 64 | 36 | 6 |
| A6589DPP-4 | 4 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.1 | 4,1 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.2 | 4,2 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.3 | 4,3 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-11/64IN | 4,366 | 11/64“ | 56 | 102 | 64 | 36 | 6 |
| A6589DPP-4.4 | 4,4 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.5 | 4,5 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.6 | 4,6 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-4.7 | 4,7 | 56 | 102 | 64 | 36 | 6 | |
| A6589DPP-3/16IN | 4,763 | 3/16“ | 74 | 121 | 83 | 36 | 6 |
| A6589DPP-4.8 | 4,8 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-4.9 | 4,9 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5 | 5 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.1 | 5,1 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-13/64IN | 5,159 | 13/64“ | 74 | 121 | 83 | 36 | 6 |
| A6589DPP-5.2 | 5,2 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.3 | 5,3 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.4 | 5,4 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.5 | 5,5 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.55 | 5,55 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-7/32IN | 5,556 | 7/32“ | 74 | 121 | 83 | 36 | 6 |
| A6589DPP-5.6 | 56 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.7 | , 5,7 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.8 | 5,8 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-5.9 | 5,9 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-6 | 6 | 74 | 121 | 83 | 36 | 6 | |
| A6589DPP-6.1 | 6,1 | 98 | 148 | 110 | 36 | 8 | |
| A6589DPP-6.2 | 6,2 | 98 | 148 | 110 | 36 | 8 | |
| A6589DPP-6.3 | 6,3 | 98 | 148 | 110 | 36 | 8 | |
| A6589DPP-1/4IN | 6,35 | 1/4“ | 98 | 148 | 110 | 36 | 8 |
| A6589DPP-6.4 | 6,4 | 98 | 148 | 110 | 36 | 8 | |
| Продолжение |
