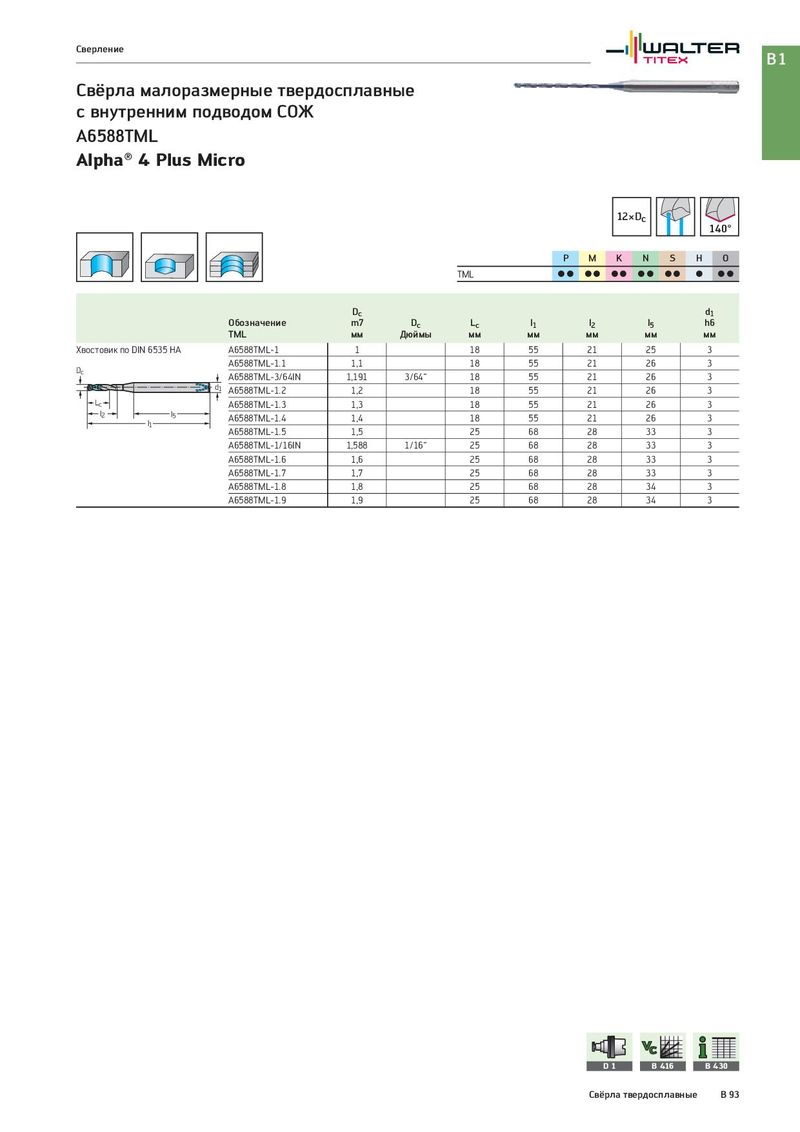

Общий каталог Walter 2017 - страница 607
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6588TML
Alpha® 4 Plus Micro
| 1 | 2×Dc | 140° | |||||||||
| P M | K | N | S | H O | |||||||
| TML | C C C C | C | C C C | C C | C C C | ||||||
| Обозначение TML | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | ||||
| Хвостовик по DIN 6535 HA | A6588TML-1 | 1 | 18 | 55 | 21 | 25 | 3 | ||||
| D | A6588TML-1.1 | 1,1 | 18 | 55 | 21 | 26 | 3 | ||||
| c | A6588TML-3/64IN | 1,191 | 3/64“ | 18 | 55 | 21 | 26 | 3 | |||
| d1 | A6588TML-1.2 | 1,2 | 18 | 55 | 21 | 26 | 3 | ||||
| Lc | A6588TML-1.3 | 1,3 | 18 | 55 | 21 | 26 | 3 | ||||
| l5 l1 l2 | A6588TML-1.4 | 1,4 | 18 | 55 | 21 | 26 | 3 | ||||
| A6588TML-1.5 | 1,5 | 25 | 68 | 28 | 33 | 3 | |||||
| A6588TML-1/16IN | 1,588 | 1/16“ | 25 | 68 | 28 | 33 | 3 | ||||
| A6588TML-1.6 | 1,6 | 25 | 68 | 28 | 33 | 3 | |||||
| A6588TML-1.7 | 1,7 | 25 | 68 | 28 | 33 | 3 | |||||
| A6588TML-1.8 | 1,8 | 25 | 68 | 28 | 34 | 3 | |||||
| A6588TML-1.9 | 1,9 | 25 | 68 | 28 | 34 | 3 |
