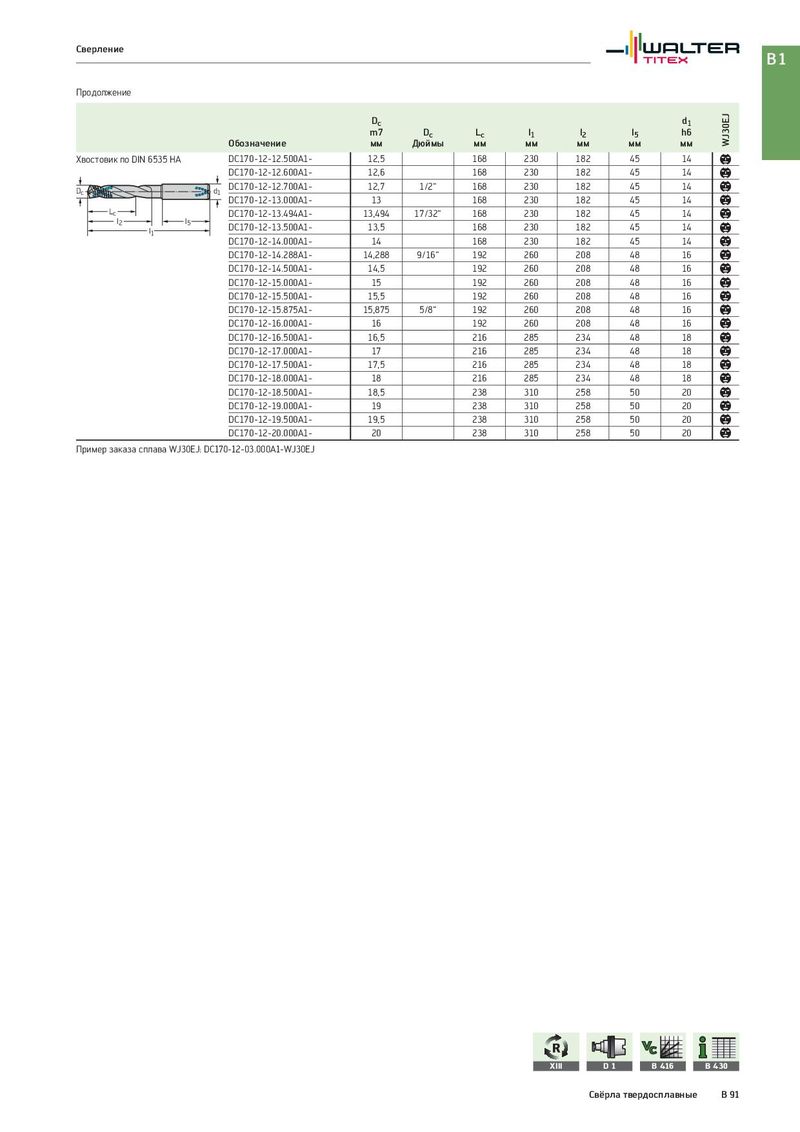

D d c 1
| m7 | Dc | Lc | l1 | l2 | l5 | h6 | |
| Обозначение | мм | Дюймы | мм | мм | мм | мм | мм |
b
Хвостовик по DIN 6535 HA DC170-12-12.500A1- 12,5 168 230 182 45 14
b
| DC170-12-12.600A1- | 12,6 | 168 | 230 | 182 | 45 | 14 | ||
| DC170-12-12.700A1- | 12,7 | 1/2“ | 168 | 230 | 182 | 45 | 14 | b |
Dc d1 b
DC170-12-13.000A1- 13 168 230 182 45 14
L b
c DC170-12-13.494A1- 13,494 17/32“ 168 230 182 45 14
l2 l5 b
DC170-12-13.500A1- 13,5 168 230 182 45 14
l1 b
DC170-12-14.000A1- 14 168 230 182 45 14
b
DC170-12-14.288A1- 14,288 9/16“ 192 260 208 48 16
b
| DC170-12-14.500A1- | 14,5 | 192 | 260 | 208 | 48 | 16 | |
| DC170-12-15.000A1- | 15 | 192 | 260 | 208 | 48 | 16 | b |
b
DC170-12-15.500A1- 15,5 192 260 208 48 16
b
| DC170-12-15.875A1- | 15,875 | 5/8“ | 192 | 260 | 208 | 48 | 16 | |
| DC170-12-16.000A1- | 16 | 192 | 260 | 208 | 48 | 16 | b | |
| DC170-12-16.500A1- | 16,5 | 216 | 285 | 234 | 48 | 18 | b |
b
| DC170-12-17.000A1- | 17 | 216 | 285 | 234 | 48 | 18 | |
| DC170-12-17.500A1- | 17,5 | 216 | 285 | 234 | 48 | 18 | b |
| DC170-12-18.000A1- | 18 | 216 | 285 | 234 | 48 | 18 | b |
b
| DC170-12-18.500A1- | 18,5 | 238 | 310 | 258 | 50 | 20 | |
| DC170-12-19.000A1- | 19 | 238 | 310 | 258 | 50 | 20 | b |
| DC170-12-19.500A1- | 19,5 | 238 | 310 | 258 | 50 | 20 | b |
| DC170-12-20.000A1- | 20 | 238 | 310 | 258 | 50 | 20 | b |
Пример заказа сплава WJ30EJ: DC170-12-03.000A1-WJ30EJ
