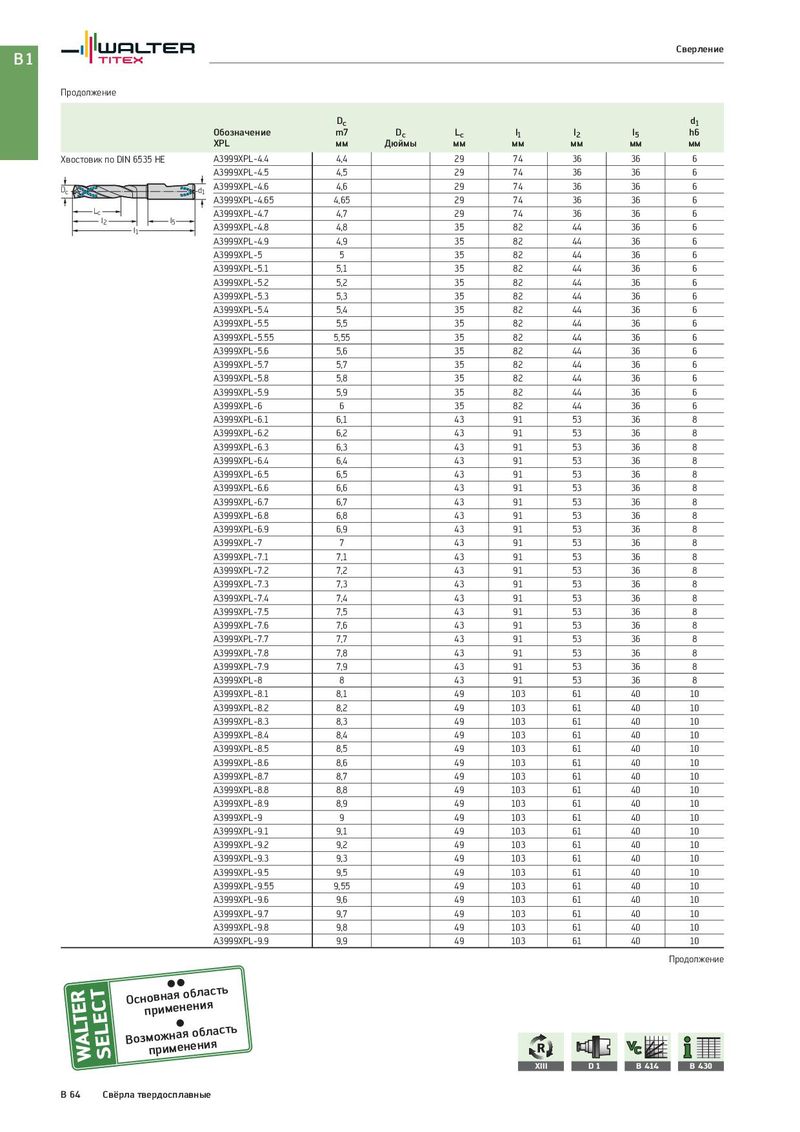

D d c 1

	Обозначение	m7	Dc	Lc	l1	l2	l5	h6
	XPL	мм	Дюймы	мм	мм	мм	мм	мм
Хвостовик по DIN 6535 HE	A3999XPL-4.4	4,4		29	74	36	36	6
	A3999XPL-4.5	4,5		29	74	36	36	6
	A3999XPL-4.6	4,6		29	74	36	36	6

Dc d1

	A3999XPL-4.65	4,65	29	74	36	36	6
Lc	A3999XPL-4.7	4,7	29	74	36	36	6

l 2 l5

A3999XPL-4.8 4,8 35 82 44 36 6

l1

A3999XPL-4.9	4,9	35	82	44	36	6
A3999XPL-5	5	35	82	44	36	6
A3999XPL-5.1	5,1	35	82	44	36	6
A3999XPL-5.2	5,2	35	82	44	36	6
A3999XPL-5.3	5,3	35	82	44	36	6
A3999XPL-5.4	5,4	35	82	44	36	6
A3999XPL-5.5	5,5	35	82	44	36	6
A3999XPL-5.55	5,55	35	82	44	36	6
A3999XPL-5.6	5,6	35	82	44	36	6
A3999XPL-5.7	5,7	35	82	44	36	6
A3999XPL-5.8	5,8	35	82	44	36	6
A3999XPL-5.9	5,9	35	82	44	36	6
A3999XPL-6	6	35	82	44	36	6
A3999XPL-6.1	6,1	43	91	53	36	8
A3999XPL-6.2	6,2	43	91	53	36	8
A3999XPL-6.3	6,3	43	91	53	36	8
A3999XPL-6.4	6,4	43	91	53	36	8
A3999XPL-6.5	6,5	43	91	53	36	8
A3999XPL-6.6	6,6	43	91	53	36	8
A3999XPL-6.7	6,7	43	91	53	36	8
A3999XPL-6.8	6,8	43	91	53	36	8
A3999XPL-6.9	6,9	43	91	53	36	8
A3999XPL-7	7	43	91	53	36	8
A3999XPL-7.1	7,1	43	91	53	36	8
A3999XPL-7.2	7,2	43	91	53	36	8
A3999XPL-7.3	7,3	43	91	53	36	8
A3999XPL-7.4	7,4	43	91	53	36	8
A3999XPL-7.5	7,5	43	91	53	36	8
A3999XPL-7.6	7,6	43	91	53	36	8
A3999XPL-7.7	7,7	43	91	53	36	8
A3999XPL-7.8	7,8	43	91	53	36	8
A3999XPL-7.9	7,9	43	91	53	36	8
A3999XPL-8	8	43	91	53	36	8
A3999XPL-8.1	8,1	49	103	61	40	10
A3999XPL-8.2	8,2	49	103	61	40	10
A3999XPL-8.3	8,3	49	103	61	40	10
A3999XPL-8.4	8,4	49	103	61	40	10
A3999XPL-8.5	8,5	49	103	61	40	10
A3999XPL-8.6	8,6	49	103	61	40	10
A3999XPL-8.7	8,7	49	103	61	40	10
A3999XPL-8.8	8,8	49	103	61	40	10
A3999XPL-8.9	8,9	49	103	61	40	10
A3999XPL-9	9	49	103	61	40	10
A3999XPL-9.1	9,1	49	103	61	40	10
A3999XPL-9.2	9,2	49	103	61	40	10
A3999XPL-9.3	9,3	49	103	61	40	10
A3999XPL-9.5	9,5	49	103	61	40	10
A3999XPL-9.55	9,55	49	103	61	40	10
A3999XPL-9.6	9,6	49	103	61	40	10
A3999XPL-9.7	9,7	49	103	61	40	10
A3999XPL-9.8	9,8	49	103	61	40	10
A3999XPL-9.9	9,9	49	103	61	40	10

Продолжение

Основная область

применения
