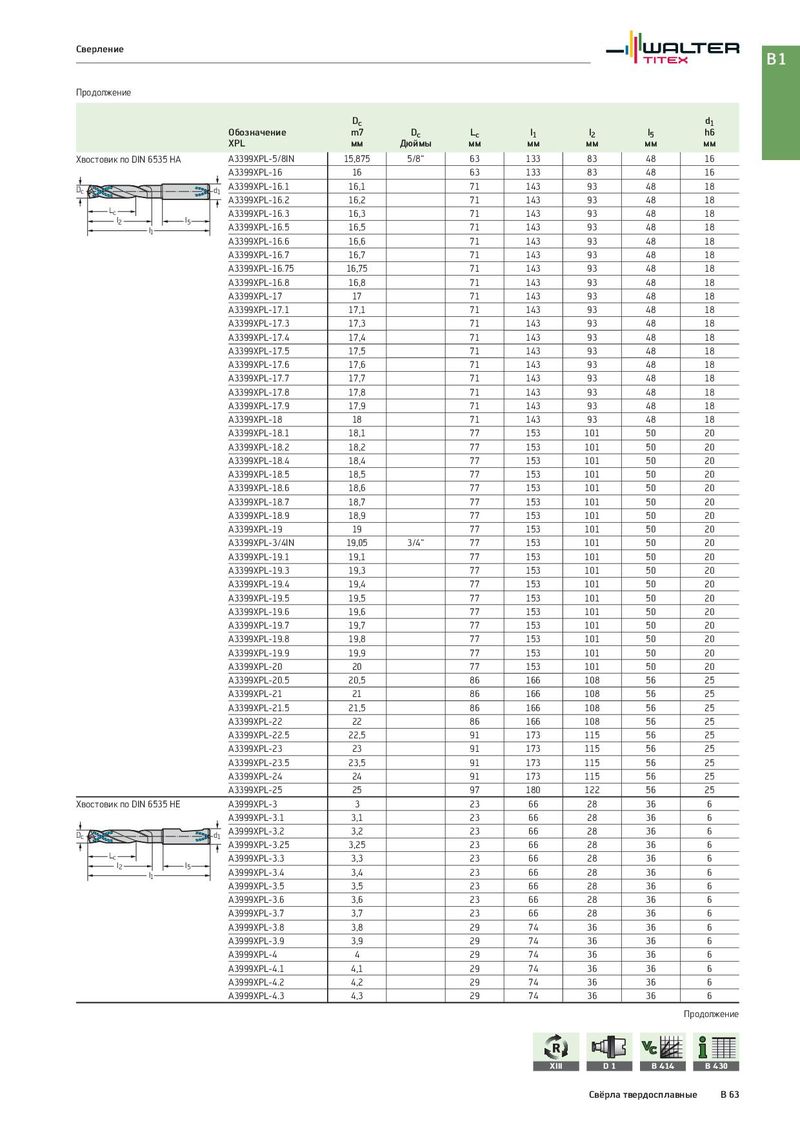

Общий каталог Walter 2017 - страница 577
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
D d c 1
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 | |
| XPL | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HA | A3399XPL-5/8IN | 15,875 | 5/8“ | 63 | 133 | 83 | 48 | 16 |
| A3399XPL-16 | 16 | 63 | 133 | 83 | 48 | 16 | ||
| A3399XPL-16.1 | 16,1 | 71 | 143 | 93 | 48 | 18 |
Dc d1
| A3399XPL-16.2 | 16,2 | 71 | 143 | 93 | 48 | 18 | |
| Lc | A3399XPL-16.3 | 16,3 | 71 | 143 | 93 | 48 | 18 |
l2 l5
A3399XPL-16.5 16,5 71 143 93 48 18
l1
| A3399XPL-16.6 | 16,6 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-16.7 | 16,7 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-16.75 | 16,75 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-16.8 | 16,8 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17 | 17 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.1 | 17,1 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.3 | 17,3 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.4 | 17,4 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.5 | 17,5 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.6 | 17,6 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.7 | 17,7 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.8 | 17,8 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-17.9 | 17,9 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-18 | 18 | 71 | 143 | 93 | 48 | 18 |
| A3399XPL-18.1 | 18,1 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.2 | 18,2 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.4 | 18,4 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.5 | 18,5 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.6 | 18,6 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.7 | 18,7 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-18.9 | 18,9 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19 | 19 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-3/4IN | 19,05 | 3/4“ 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.1 | 19,1 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.3 | 19,3 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.4 | 19,4 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.5 | 19,5 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.6 | 19,6 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.7 | 19,7 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.8 | 19,8 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-19.9 | 19,9 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-20 | 20 | 77 | 153 | 101 | 50 | 20 |
| A3399XPL-20.5 | 20,5 | 86 | 166 | 108 | 56 | 25 |
| A3399XPL-21 | 21 | 86 | 166 | 108 | 56 | 25 |
| A3399XPL-21.5 | 21,5 | 86 | 166 | 108 | 56 | 25 |
| A3399XPL-22 | 22 | 86 | 166 | 108 | 56 | 25 |
| A3399XPL-22.5 | 22,5 | 91 | 173 | 115 | 56 | 25 |
| A3399XPL-23 | 23 | 91 | 173 | 115 | 56 | 25 |
| A3399XPL-23.5 | 23,5 | 91 | 173 | 115 | 56 | 25 |
| A3399XPL-24 | 24 | 91 | 173 | 115 | 56 | 25 |
| A3399XPL-25 | 25 | 97 | 180 | 122 | 56 | 25 |
| Хвостовик по DIN 6535 HE A3999XPL-3 | 3 | 23 | 66 | 28 | 36 | 6 |
| A3999XPL-3.1 | 3,1 | 23 | 66 | 28 | 36 | 6 |
| A3999XPL-3.2 | 3,2 | 23 | 66 | 28 | 36 | 6 |
Dc d1
| A3999XPL-3.25 | 3,25 | 23 | 66 | 28 | 36 | 6 | |
| Lc | A3999XPL-3.3 | 3,3 | 23 | 66 | 28 | 36 | 6 |
l 2 l5
A3999XPL-3.4 3,4 23 66 28 36 6
l1
| A3999XPL-3.5 | 3,5 | 23 | 66 | 28 | 36 | 6 |
| A3999XPL-3.6 | 3,6 | 23 | 66 | 28 | 36 | 6 |
| A3999XPL-3.7 | 3,7 | 23 | 66 | 28 | 36 | 6 |
| A3999XPL-3.8 | 3,8 | 29 | 74 | 36 | 36 | 6 |
| A3999XPL-3.9 | 3,9 | 29 | 74 | 36 | 36 | 6 |
| A3999XPL-4 | 4 | 29 | 74 | 36 | 36 | 6 |
| A3999XPL-4.1 | 4,1 | 29 | 74 | 36 | 36 | 6 |
| A3999XPL-4.2 | 4,2 | 29 | 74 | 36 | 36 | 6 |
| A3999XPL-4.3 | 4,3 | 29 | 74 | 36 | 36 | 6 |
Продолжение
