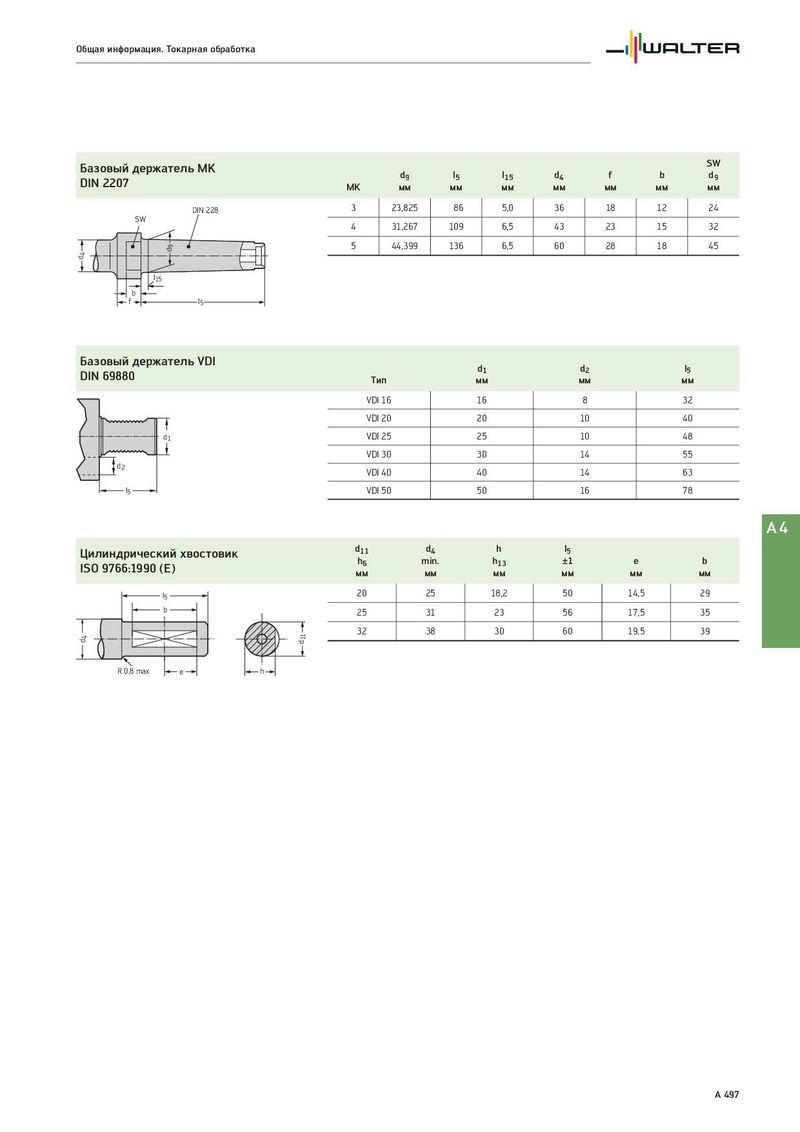

Общая информация. Токарная обработка Базовый держатель MK SW DIN 2207 d9 l5 l15 d4 f b d9 MK мм мм мм мм мм мм мм DIN 228 3 23,825 86 5,0 36 18 12 24 SW 4 31,267 109 6,5 43 23 15 32 d9 5 44,399 136 6,5 60 28 18 45 d4 l15 b f l5 Базовый держатель VDI d1 d2 l5 DIN 69880 Тип мм мм мм VDI 16 16 8 32 VDI 20 20 10 40 d1 VDI 25 25 10 48 VDI 30 30 14 55 d2 VDI 40 40 14 63 l5 VDI 50 50 16 78 A4 Цилиндрический хвостовик d11 d4 h l5 ISO 9766:1990 (E) h6 min. h13 ±1 e b мм мм мм мм мм мм l5 20 25 18,2 50 14,5 29 b 25 31 23 56 17,5 35 d4 d11 32 38 30 60 19,5 39 R 0,8 max e h A 497
