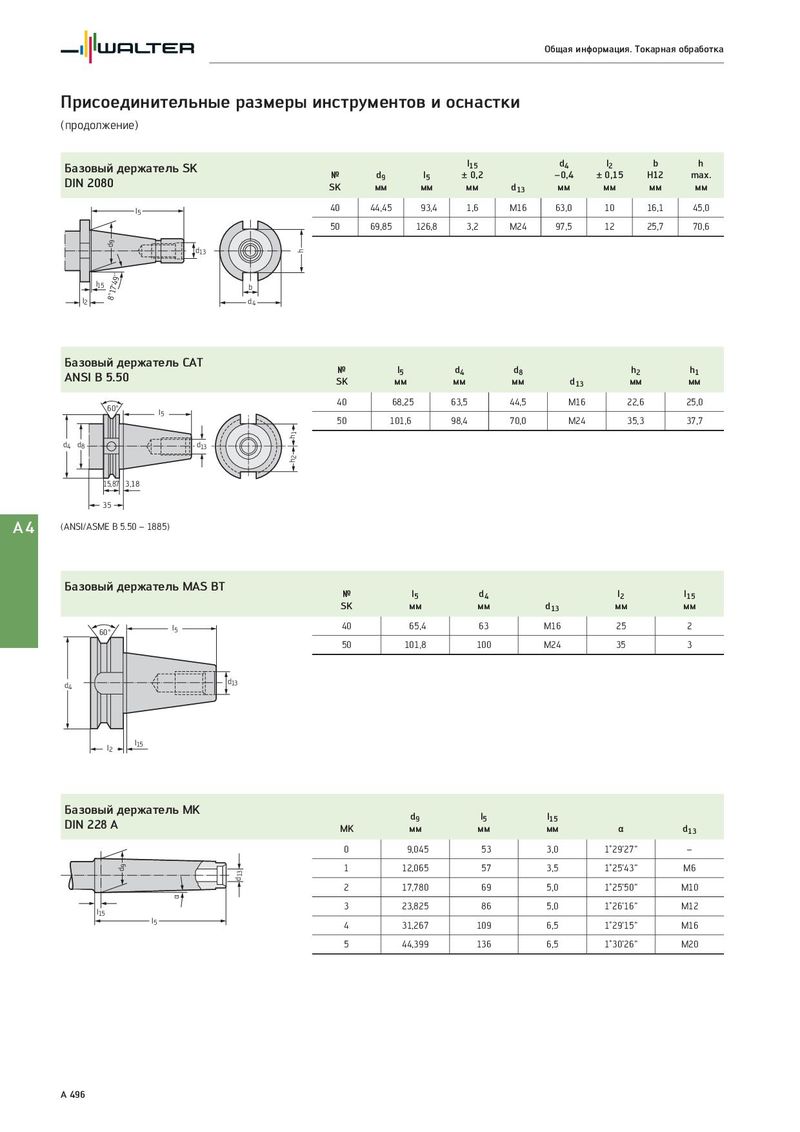

Общая информация. Токарная обработка Присоединительные размеры инструментов и оснастки (продолжение) Базовый держатель SK l15 d4 l2 b h DIN 2080 № d9 l5 ± 0,2 –0,4 ± 0,15 H12 max. SK мм мм мм d13 мм мм мм мм l5 40 44,45 93,4 1,6 M16 63,0 10 16,1 45,0 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 d9 d13 h l15 8°17'49'' b l2 d4 Базовый держатель CAT № l5 d4 d8 h2 h1 ANSI B 5.50 SK мм мм мм d13 мм мм 60° 40 68,25 63,5 44,5 M16 22,6 25,0 l5 50 101,6 98,4 70,0 M24 35,3 37,7 h1 d4 d8 d13 h2 15,87 3,18 35 A4 (ANSI/ASME B 5.50 – 1885) Базовый держатель MAS BT № l5 d4 l2 l15 SK мм мм d13 мм мм 60° l5 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 d4 d13 l2 l15 Базовый держатель MK d9 l5 l15 DIN 228 A MK мм мм мм α d13 0 9,045 53 3,0 1˚29’27” – d9 d13 1 12,065 57 3,5 1˚25’43” M6 2 17,780 69 5,0 1˚25’50” M10 α l15 3 23,825 86 5,0 1˚26’16” M12 l5 4 31,267 109 6,5 1˚29’15” M16 5 44,399 136 6,5 1˚30’26” M20 A 496
