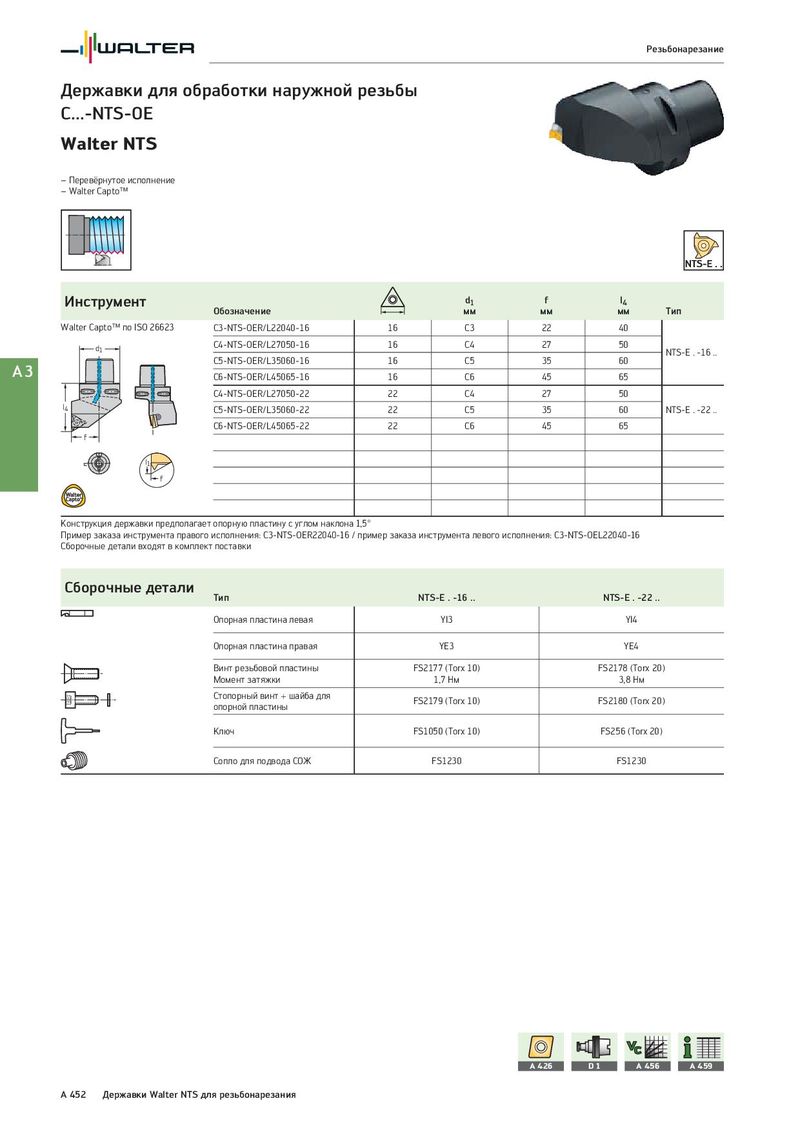

Резьбонарезание Державки для обработки наружной резьбы C...-NTS-OE Walter NTS – Перевёрнутое исполнение – Walter Capto™ Инструмент d1 f l4 Обозначение мм мм мм Тип Walter Capto™ по ISO 26623 C3-NTS-OER/L22040-16 16 C3 22 40 d1 C4-NTS-OER/L27050-16 16 C4 27 50 NTS-E . -16 .. A3 C5-NTS-OER/L35060-16 16 C5 35 60 C6-NTS-OER/L45065-16 16 C6 45 65 C4-NTS-OER/L27050-22 22 C4 27 50 l4 C5-NTS-OER/L35060-22 22 C5 35 60 NTS-E . -22 .. C6-NTS-OER/L45065-22 22 C6 45 65 f l1 f Конструкция державки предполагает опорную пластину с углом наклона 1,5° Пример заказа инструмента правого исполнения: C3-NTS-OER22040-16 / пример заказа инструмента левого исполнения: C3-NTS-OEL22040-16 Сборочные детали входят в комплект поставки Сборочные детали Тип NTS-E . -16 .. NTS-E . -22 .. Опорная пластина левая YI3 YI4 Опорная пластина правая YE3 YE4 Винт резьбовой пластины FS2177 (Torx 10) FS2178 (Torx 20) Момент затяжки 1,7 Нм 3,8 Нм Стопорный винт + шайба для FS2179 (Torx 10) FS2180 (Torx 20) опорной пластины Ключ FS1050 (Torx 10) FS256 (Torx 20) Сопло для подвода СОЖ FS1230 FS1230 A 426 D1 A 456 A 459 A 452 Державки Walter NTS для резьбонарезания
