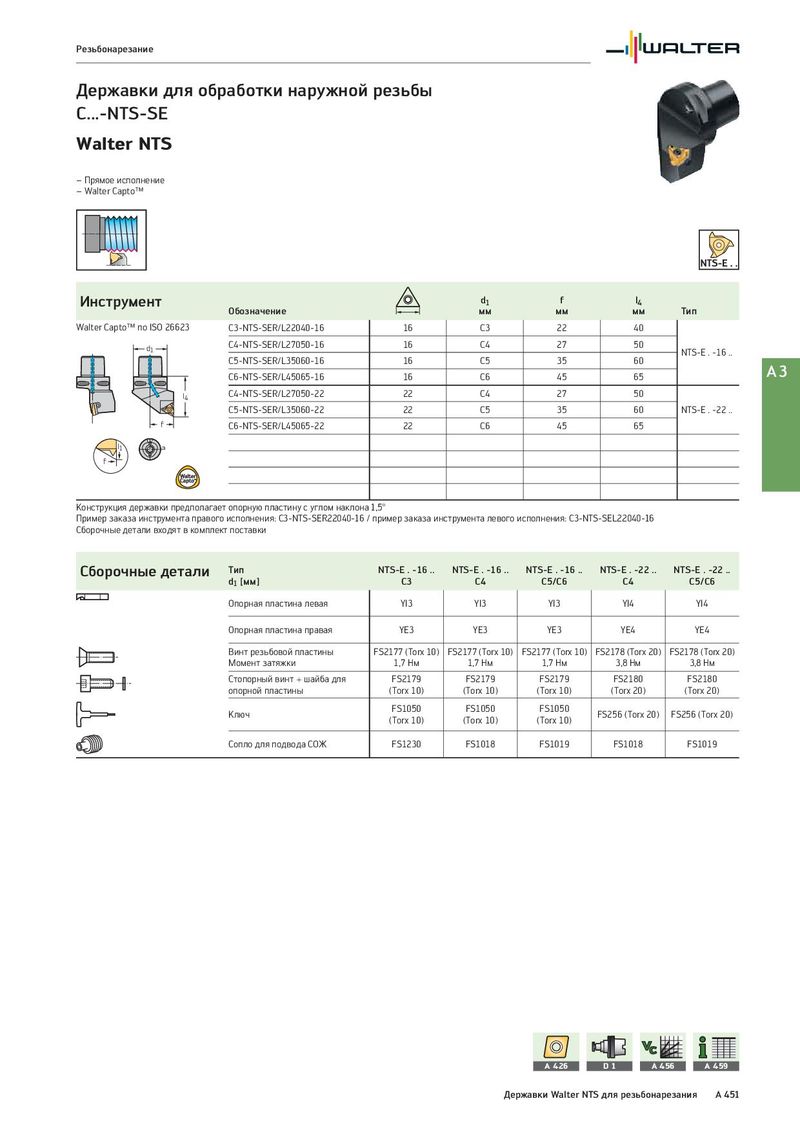

Резьбонарезание Державки для обработки наружной резьбы C...-NTS-SE Walter NTS – Прямое исполнение – Walter Capto™ Инструмент d1 f l4 Обозначение мм мм мм Тип Walter Capto™ по ISO 26623 C3-NTS-SER/L22040-16 16 C3 22 40 d1 C4-NTS-SER/L27050-16 16 C4 27 50 NTS-E . -16 .. C5-NTS-SER/L35060-16 16 C5 35 60 A3 C6-NTS-SER/L45065-16 16 C6 45 65 l4 C4-NTS-SER/L27050-22 22 C4 27 50 C5-NTS-SER/L35060-22 22 C5 35 60 NTS-E . -22 .. f C6-NTS-SER/L45065-22 22 C6 45 65 l1 f Конструкция державки предполагает опорную пластину с углом наклона 1,5° Пример заказа инструмента правого исполнения: C3-NTS-SER22040-16 / пример заказа инструмента левого исполнения: C3-NTS-SEL22040-16 Сборочные детали входят в комплект поставки Сборочные детали Тип NTS-E . -16 .. NTS-E . -16 .. NTS-E . -16 .. NTS-E . -22 .. NTS-E . -22 .. d1 [мм] C3 C4 C5/C6 C4 C5/C6 Опорная пластина левая YI3 YI3 YI3 YI4 YI4 Опорная пластина правая YE3 YE3 YE3 YE4 YE4 Винт резьбовой пластины FS2177 (Torx 10) FS2177 (Torx 10) FS2177 (Torx 10) FS2178 (Torx 20) FS2178 (Torx 20) Момент затяжки 1,7 Нм 1,7 Нм 1,7 Нм 3,8 Нм 3,8 Нм Стопорный винт + шайба для FS2179 FS2179 FS2179 FS2180 FS2180 опорной пластины (Torx 10) (Torx 10) (Torx 10) (Torx 20) (Torx 20) Ключ FS1050 FS1050 FS1050 FS256 (Torx 20) FS256 (Torx 20) (Torx 10) (Torx 10) (Torx 10) Сопло для подвода СОЖ FS1230 FS1018 FS1019 FS1018 FS1019 A 426 D1 A 456 A 459 Державки Walter NTS для резьбонарезания A 451
