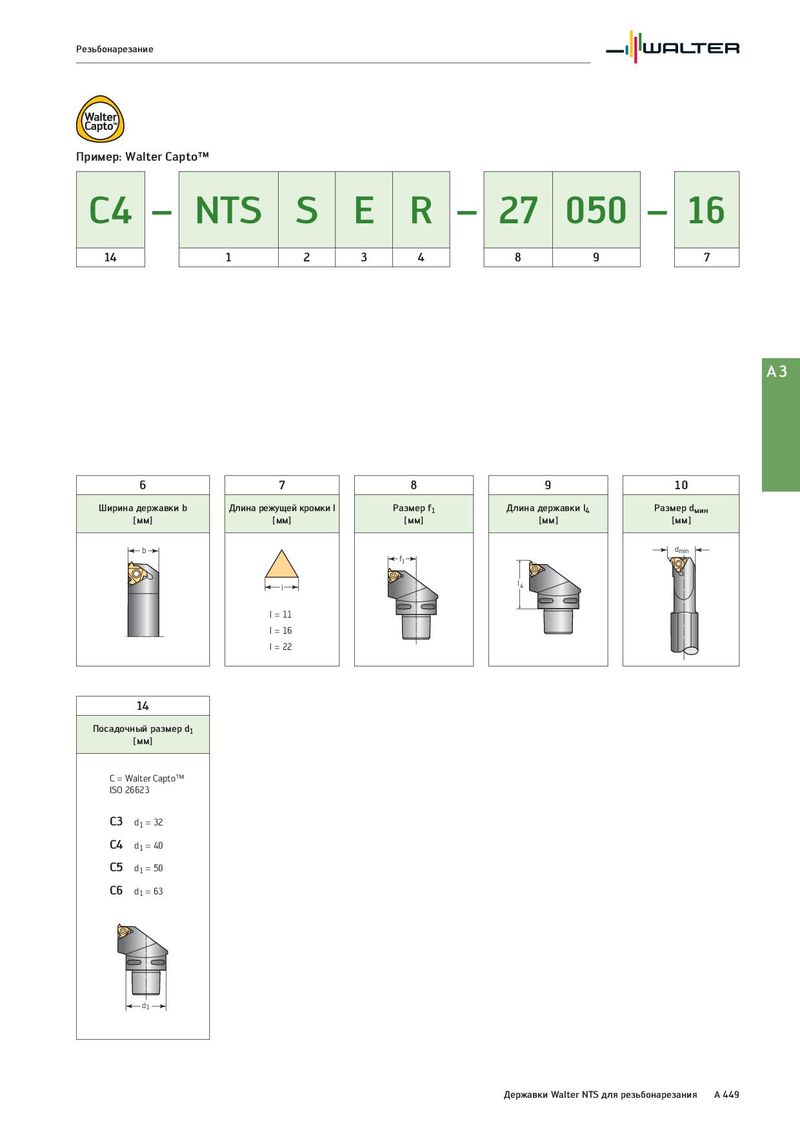

Резьбонарезание Пример: Walter Capto™ C4 – NTS S E R – 27 050 – 16 14 1 2 3 4 8 9 7 A3 6 7 8 9 10 Ширина державки b Длина режущей кромки l Размер f1 Длина державки l4 Размер dмин [мм] [мм] [мм] [мм] [мм] b dmin f1 l l4 l = 11 l = 16 l = 22 14 Посадочный размер d1 [мм] C = Walter Capto™ ISO 26623 C3 d1 = 32 C4 d1 = 40 C5 d1 = 50 C6 d1 = 63 d1 Державки Walter NTS для резьбонарезания A 449
